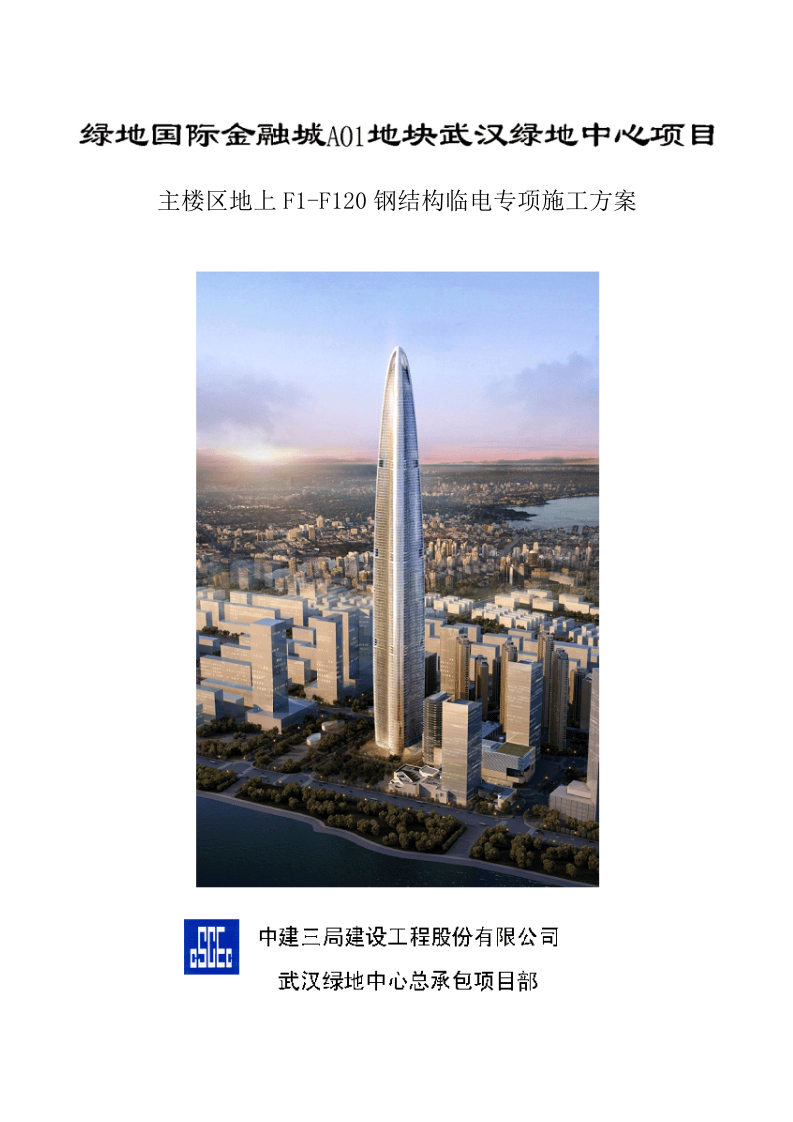

武汉绿地中心项目主楼区地上F1-F120钢结构临电专项施工方案.docx

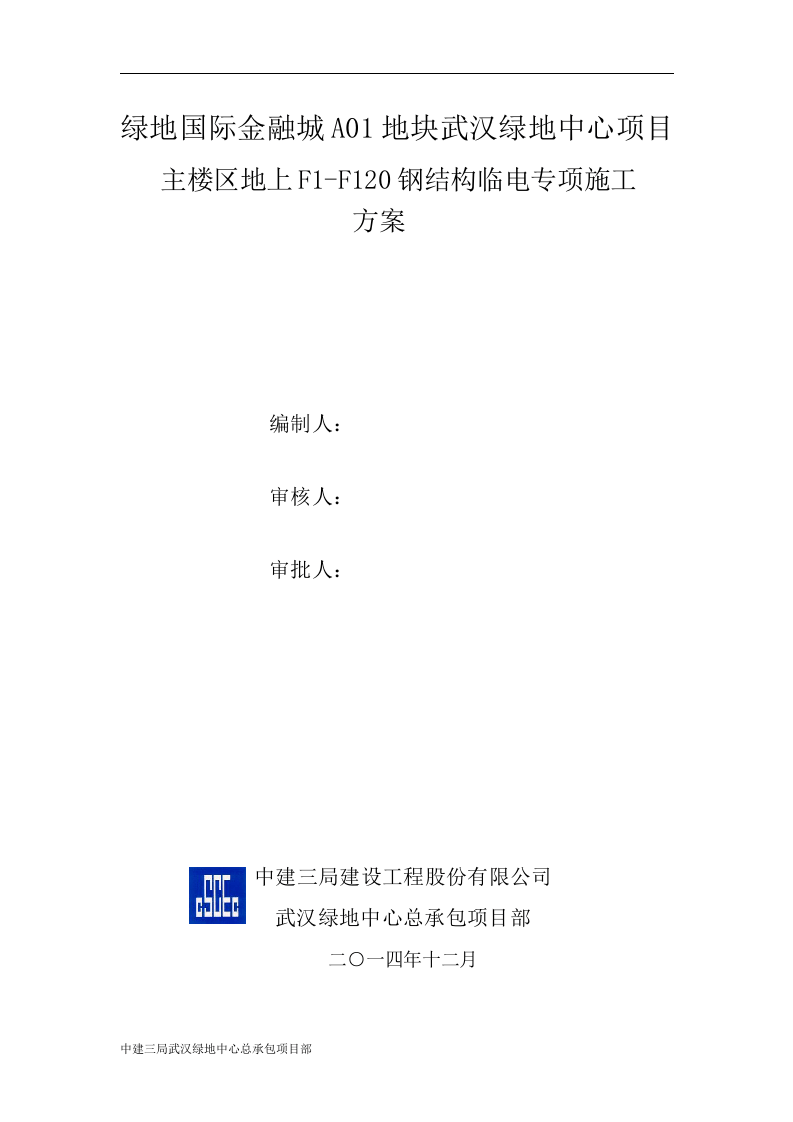

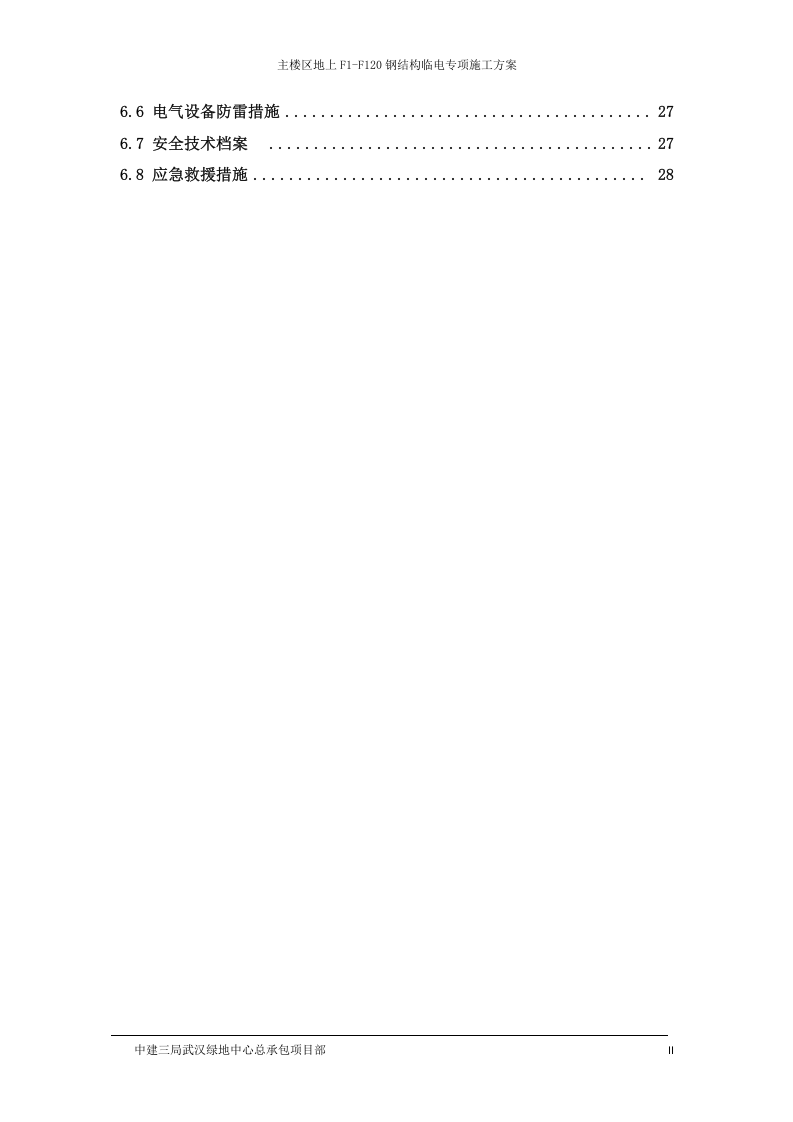

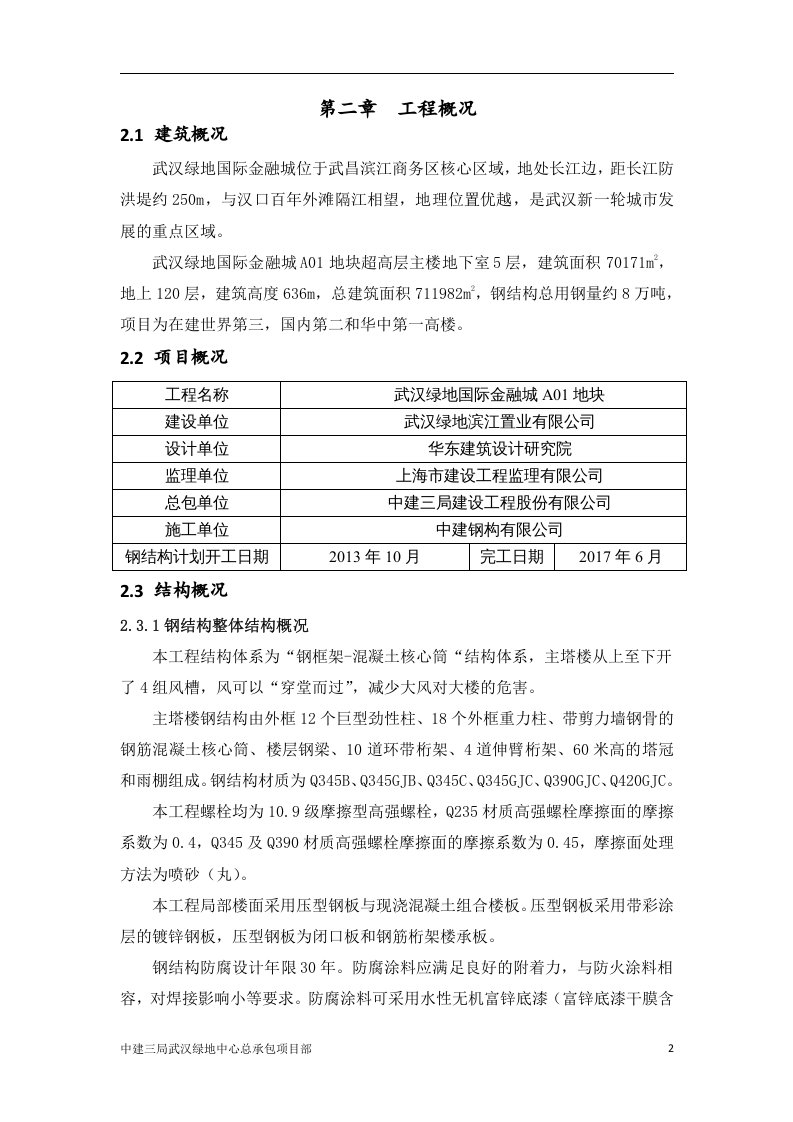

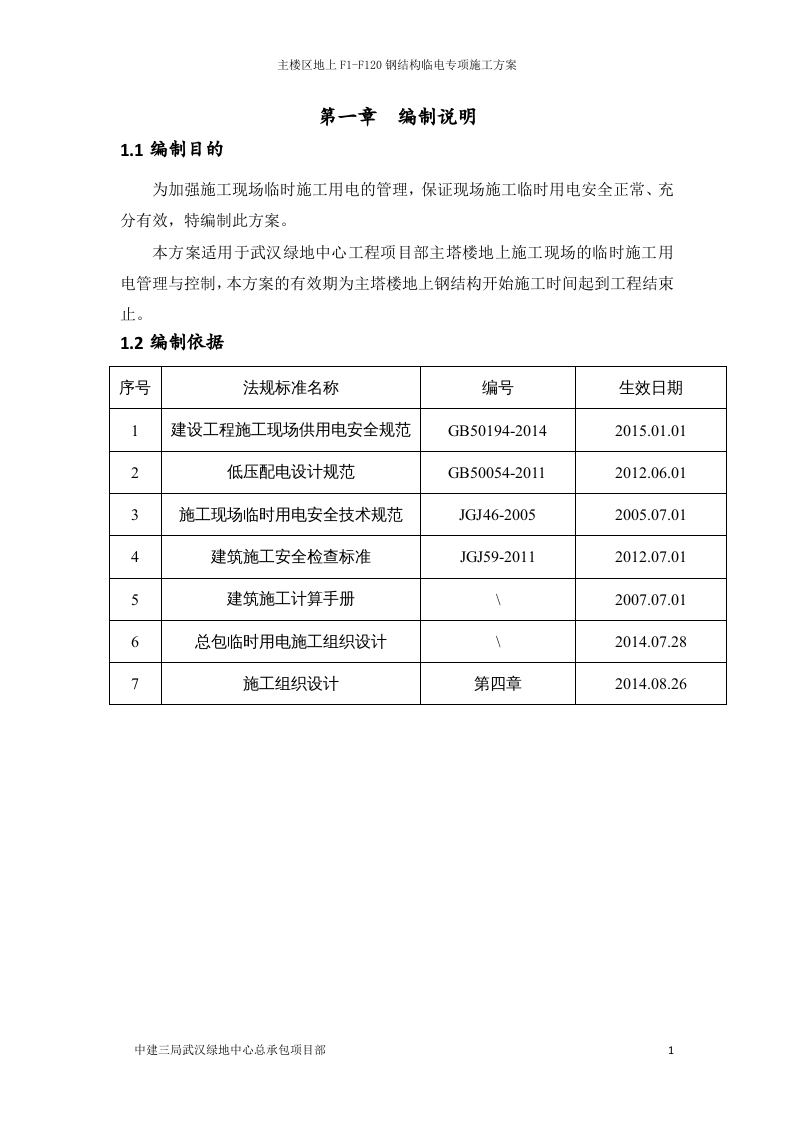

主楼区地上F1-F120钢结构临电专项施工方案 绿地国际金融城A01地块武汉绿地中心项目 主楼区地上F1-F120钢结构临电专项施工方案 编制人： 审核人： 审批人： 中建三局建设工程股份有限公司 武汉绿地中心总承包项目部 二○一四年十二月 目 录 第一章 编制说明 1 1.1 编制目的 1 1.2 编制依据 1 第二章 工程概况 2 2.1 建筑概况 2 2.2 项目概况 2 2.3 结构概况 2 2.4 钢结构主要节点 8 第三章 施工部署 9 3.1 部署原则 9 3.2 项目管理架构 9 第四章 需求分析与计算 10 4.1 施工用电需求分析 10 4.2 用电负荷计算 10 4.3 电缆截面规格的计算与选择 14 第五章 现场临电布置安排 16 5.1 缆线敷设 16 5.2 系统图设计 16 第六章 施工现场安全用电技术措施及电器防火技术措施 22 6.1 临时用电概述 22 6.2 现场配电箱的安装 22 6.3 配电箱的布置 24 6.4 安全用电技术措施 25 6.5 电气防火措施 26 6.6 电气设备防雷措施 27 6.7 安全技术档案  27 6.8 应急救援措施 28 第一章 编制说明 1.1编制目的 为加强施工现场临时施工用电的管理，保证现场施工临时用电安全正常、充分有效，特编制此方案。 本方案适用于武汉绿地中心工程项目部主塔楼地上施工现场的临时施工用电管理与控制，本方案的有效期为主塔楼地上钢结构开始施工时间起到工程结束止。 1.2编制依据 序号 法规标准名称 编号 生效日期 1 建设工程施工现场供用电安全规范 GB50194-2014 2015.01.01 2 低压配电设计规范 GB50054-2011 2012.06.01 3 施工现场临时用电安全技术规范 JGJ46-2005 2005.07.01 4 建筑施工安全检查标准 JGJ59-2011 2012.07.01 5 建筑施工计算手册 \ 2007.07.01 6 总包临时用电施工组织设计 \ 2014.07.28 7 施工组织设计 第四章 2014.08.26 第二章 工程概况 2.1 建筑概况 武汉绿地国际金融城位于武昌滨江商务区核心区域，地处长江边，距长江防洪堤约250m，与汉口百年外滩隔江相望，地理位置优越，是武汉新一轮城市发展的重点区域。 武汉绿地国际金融城A01地块超高层主楼地下室5层，建筑面积70171m 2 ，地上120层，建筑高度636m，总建筑面积711982m 2 ，钢结构总用钢量约8万吨，项目为在建世界第三，国内第二和华中第一高楼。 2.2 项目概况 工程名称 武汉绿地国际金融城A01地块 建设单位 武汉绿地滨江置业有限公司 设计单位 华东建筑设计研究院 监理单位 上海市建设工程监理有限公司 总包单位 中建三局建设工程股份有限公司 施工单位 中建钢构有限公司 钢结构计划开工日期 2013
