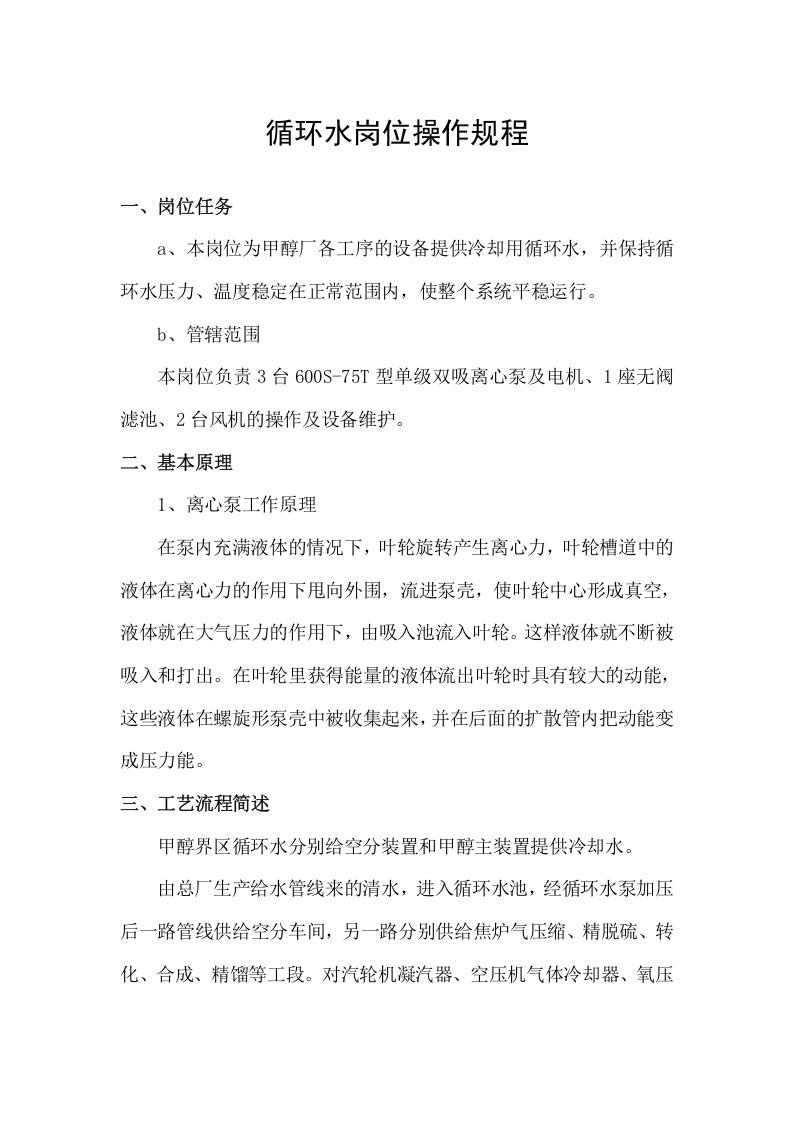

循环水岗位操作规程 一、岗位任务 a、本岗位为甲醇厂各工序的设备提供冷却用循环水，并保持循环水压力、温度稳定在正常范围内，使整个系统平稳运行。 b、管辖范围 本岗位负责3台600S-75T型单级双吸离心泵及电机、1座无阀滤池、2台风机的操作及设备维护。 二、基本原理 1、离心泵工作原理 在泵内充满液体的情况下，叶轮旋转产生离心力，叶轮槽道中的液体在离心力的作用下甩向外围，流进泵壳，使叶轮中心形成真空，液体就在大气压力的作用下，由吸入池流入叶轮。这样液体就不断被吸入和打出。在叶轮里获得能量的液体流出叶轮时具有较大的动能，这些液体在螺旋形泵壳中被收集起来，并在后面的扩散管内把动能变成压力能。 三、工艺流程简述 甲醇界区循环水分别给空分装置和甲醇主装置提供冷却水。 由总厂生产给水管线来的清水，进入循环水池，经循环水泵加压后一路管线供给空分车间，另一路分别供给焦炉气压缩、精脱硫、转化、合成、精馏等工段。对汽轮机凝汽器、空压机气体冷却器、氧压机冷却器、油冷却器、螺杆压缩机（氮压机）等设备进行冷却。回水大部分进入凉水塔经轴流风机冷却后自流进入吸水池，少部分经无阀过滤器过滤后进入吸水池，为降低循环水的离子浓度，小部分水通过排污管排出厂外（该部分水无污染）并及时补充新鲜水。 由厂区生产生活给水来的清水补入吸水池，然后加阻垢分散剂、杀菌灭藻剂来保持水质要求。 四、工艺操作指标 4.1循环水技术参数 循环水量 6747.2m³/h(7692.8 m³/h) 供水压力 0.4MPa（至工艺装置区） 回水压力 0.2 MPa （至循环水界区处） 供水温度 32℃ 回水温度 42℃ 浓缩倍数 设计暂按N=3计算
