交换机安全技术操作规程.docx

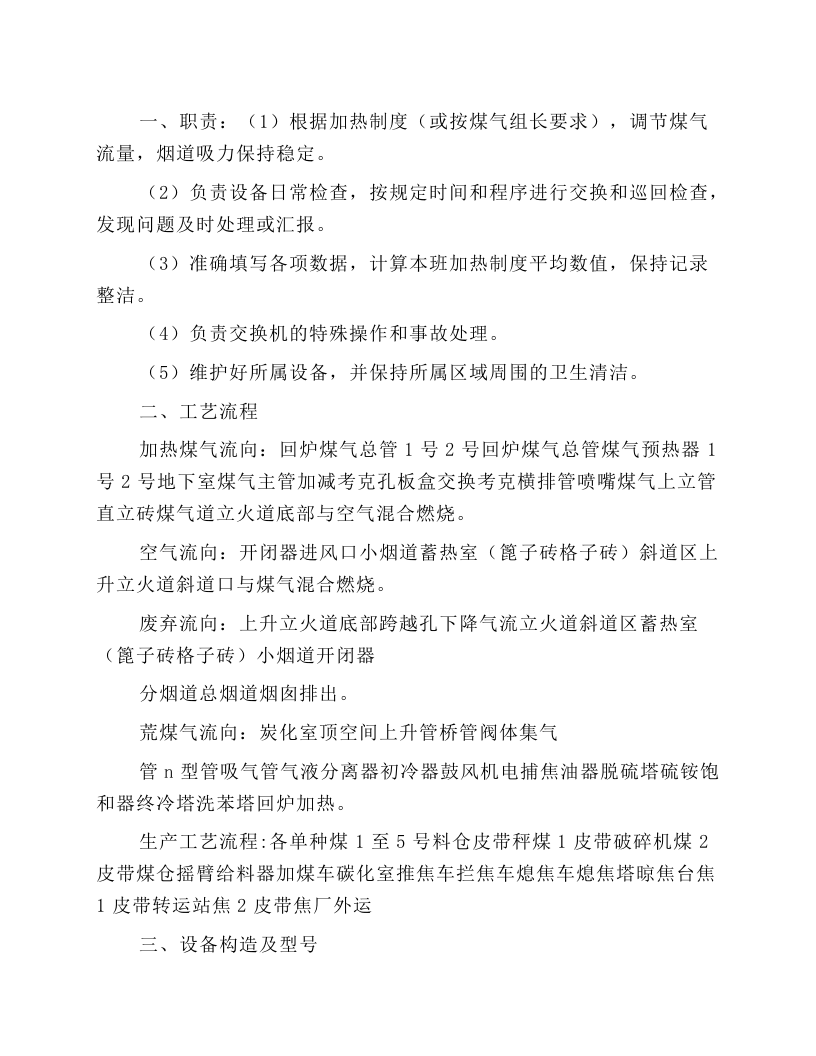

一、职责：（1）根据加热制度（或按煤气组长要求），调节煤气流量，烟道吸力保持稳定。 （2）负责设备日常检查，按规定时间和程序进行交换和巡回检查，发现问题及时处理或汇报。 （3）准确填写各项数据，计算本班加热制度平均数值，保持记录整洁。 （4）负责交换机的特殊操作和事故处理。 （5）维护好所属设备，并保持所属区域周围的卫生清洁。 二、工艺流程 加热煤气流向：回炉煤气总管1号2号回炉煤气总管煤气预热器1号2号地下室煤气主管加减考克孔板盒交换考克横排管喷嘴煤气上立管直立砖煤气道立火道底部与空气混合燃烧。 空气流向：开闭器进风口小烟道蓄热室（篦子砖格子砖）斜道区上升立火道斜道口与煤气混合燃烧。 废弃流向：上升立火道底部跨越孔下降气流立火道斜道区蓄热室（篦子砖格子砖）小烟道开闭器 分烟道总烟道烟囱排出。 荒煤气流向：炭化室顶空间上升管桥管阀体集气 管n型管吸气管气液分离器初冷器鼓风机电捕焦油器脱硫塔硫铵饱和器终冷塔洗苯塔回炉加热。 生产工艺流程:各单种煤1至5号料仓皮带秤煤1皮带破碎机煤2皮带煤仓摇臂给料器加煤车碳化室推焦车拦焦车熄焦车熄焦塔晾焦台焦1皮带转运站焦2皮带焦厂外运 三、设备构造及型号 63孔焦炉系双联火道废弃循环下喷单热式焦炉，碳化室机侧宽495mm，焦侧宽505mm，平均宽500mm，长14080mm，高4300mm，每排燃烧室共28个立火道，其连通方式是本号蓄热室连同号燃烧室的单眼与前号燃烧室的双眼。 交换机电机型号：YB---160M---67.5KW17.1A970r/min 液压阀型号：4WEH16J50B/6EG24NZ4Z2S16---30Z2FS16---30B/S2 煤气执行调节器型号：DKJ310CX 四、操作方法 1、接班后第一次整点时间即和标准时间对钟一次，以后每4小时对钟一次。 2、每半小时换向一次，交换前2分钟响铃，交换前1分钟检查仪表完毕后站在交换操作台前等待交换，交换过程中应注意交换机滑块滑动方向是否准确，交换终点是否停止，程序是否正确，观察交换机油压值，电动机声音等情况，及时消除异常现象。 3、交换后检查煤气主管压力，烟道吸力是否正常的恢复规定值。然后由焦侧开始烟道进行巡回检查（先烟道后地下室），巡检时必须携带便携式一氧化碳检测仪，并确保有效开机。注意检查并调整下列情况： 3.1、废气盘各铊杆下落，提起是否到位，进风门盖板是否提起盖严，提铊小链有无拉断。 3.2、煤气考克盘上手柄是否松动，脱落。煤气，废气拉杆是否平衡，有无卡位折弯。 3.3进风门小铁板是否完整，有无脱落。 3.4行程是否正确，换向考
