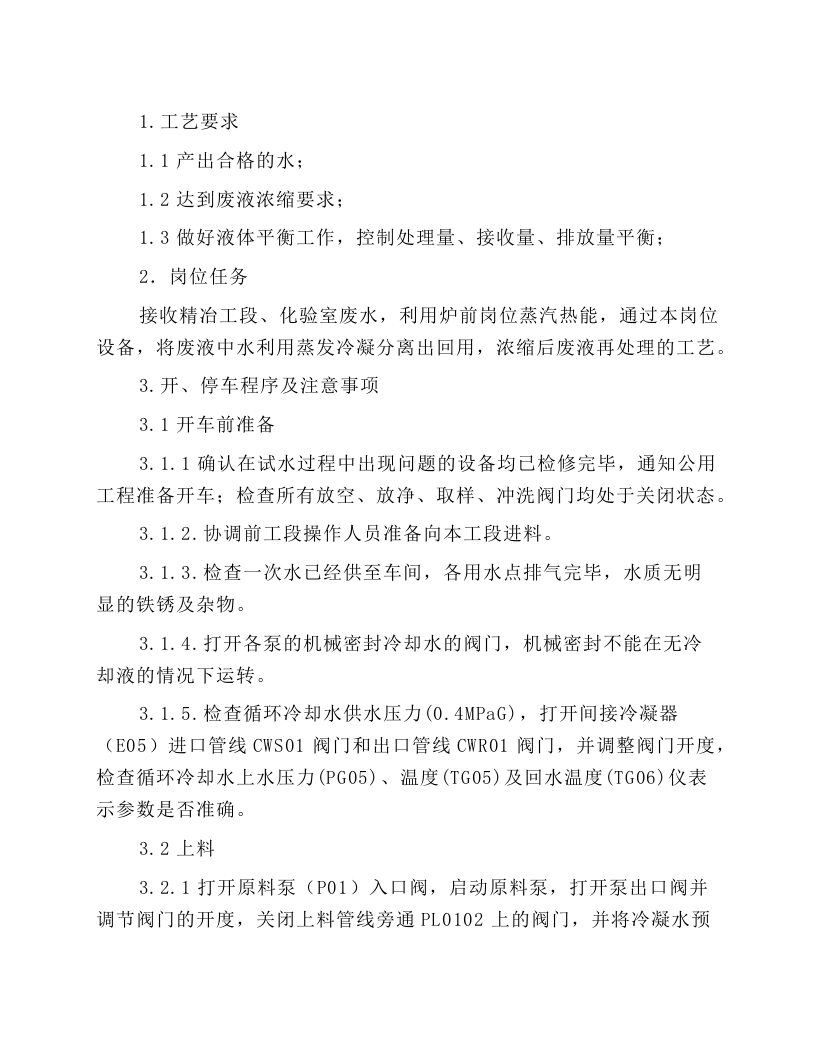

1.工艺要求 1.1产出合格的水； 1.2达到废液浓缩要求； 1.3做好液体平衡工作，控制处理量、接收量、排放量平衡； 2．岗位任务 接收精冶工段、化验室废水，利用炉前岗位蒸汽热能，通过本岗位设备，将废液中水利用蒸发冷凝分离出回用，浓缩后废液再处理的工艺。 3.开、停车程序及注意事项 3.1开车前准备 3.1.1确认在试水过程中出现问题的设备均已检修完毕，通知公用工程准备开车；检查所有放空、放净、取样、冲洗阀门均处于关闭状态。 3.1.2.协调前工段操作人员准备向本工段进料。 3.1.3.检查一次水已经供至车间，各用水点排气完毕，水质无明显的铁锈及杂物。 3.1.4.打开各泵的机械密封冷却水的阀门，机械密封不能在无冷却液的情况下运转。 3.1.5.检查循环冷却水供水压力(0.4MPaG)，打开间接冷凝器（E05）进口管线CWS01阀门和出口管线CWR01阀门，并调整阀门开度，检查循环冷却水上水压力(PG05)、温度(TG05)及回水温度(TG06)仪表示参数是否准确。 3.2上料 3.2.1打开原料泵（P01）入口阀，启动原料泵，打开泵出口阀并调节阀门的开度，关闭上料管线旁通PL0102上的阀门，并将冷凝水预 热器（E01）进料口和出料口处于全开状态，缓慢开启原料流量计（FI01）上游阀门至全开，然后用流量计下游的阀门调节流量（达到3m3/h），开始向蒸发系统进液。输送液经过冷凝水预热器（E01）进入一效加热室(E02)，并开启上料管线PL04、PL05和PL06的阀门分别向二效加热器和三效加热器进液。 3.2.2当一效分离室(V02)内液位达到中视镜时，开启一效轴流泵（P03）进行强制循环。然后打开一效出料管线PL11过料阀，向二效分离室（V03）进料。 3.2.3.当二效分离室（V02）液位达到中视镜时，关闭上料管线PL07的阀门，开启二效轴流泵(P04)进行强制循环。然后打开二效出料管线PL15的过料阀，向三效分离室（V04）进料。 3.2.4.当三效分离室（V04）液位达到中视镜时，关闭上料管线进PL17上的阀门，开启三效轴流泵（P05）进行效强制循环。 3.2.5通过调整上料阀门，及各效的过料阀门的开度，使各效分离室的液位维持在工艺指标。 3.2.6须要注意：在正常蒸发过程中，冷凝水预热器（E01）进料口和出料口阀门处于关闭状态，上料管线PL04上的阀门处于打开状态时，必须关闭冷凝水预热器冷凝水进、出口阀，打开冷凝水管线旁通上的阀门。防止冷凝水预热器管内积液过热损坏设备。 4.开启真空系统 4.1.开启真空泵工作液管线RW06上的阀门； 4.2.关闭真空泵(P07)进气管线VE03上的阀门。 4.3.启动电机； 4.4
