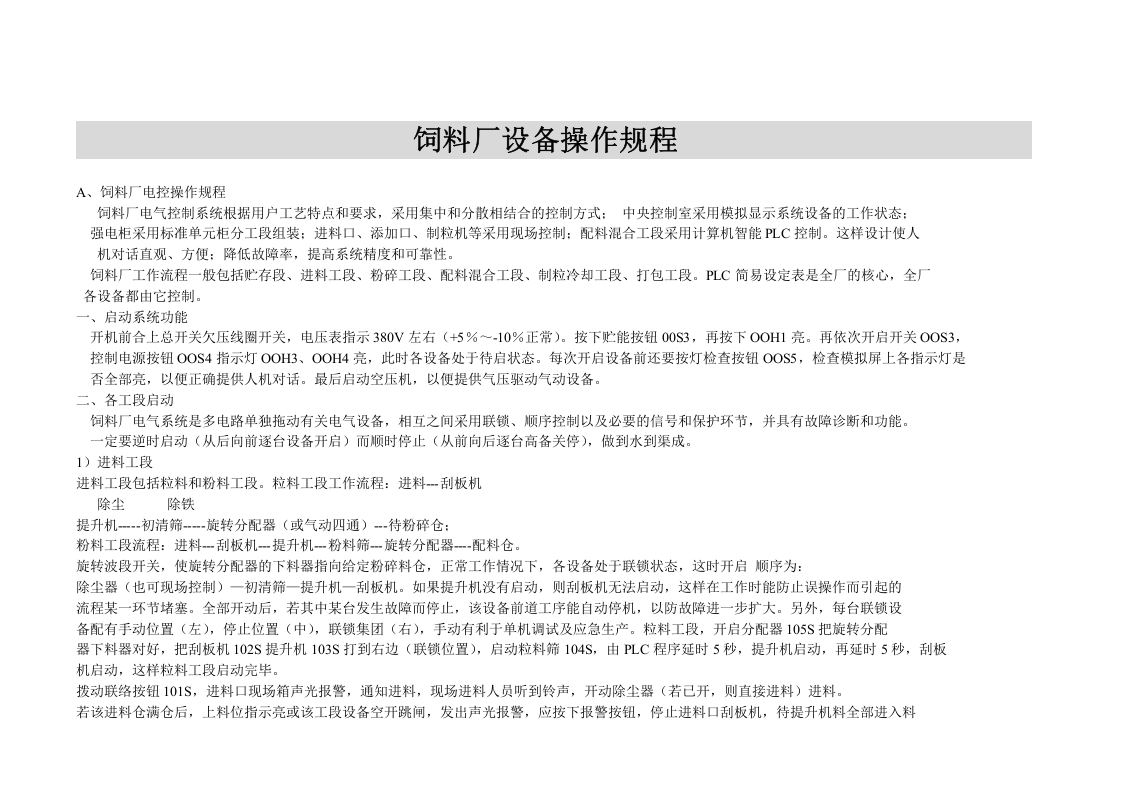

饲料厂设备操作规程
A、饲料厂电控操作规程
饲料厂电气控制系统根据用户工艺特点和要求，采用集中和分散相结合的控制方式； 中央控制室采用模拟显示系统设备的工作状态；
强电柜采用标准单元柜分工段组装；进料口、添加口、制粒机等采用现场控制；配料混合工段采用计算机智能PLC控制。这样设计使人
机对话直观、方便；降低故障率，提高系统精度和可靠性。
饲料厂工作流程一般包括贮存段、进料工段、粉碎工段、配料混合工段、制粒冷却工段、打包工段。PLC简易设定表是全厂的核心，全厂
各设备都由它控制。
一、启动系统功能
开机前合上总开关欠压线圈开关，电压表指示380V左右（+5％～-10％正常）。按下贮能按钮00S3，再按下OOH1亮。再依次开启开关OOS3，
控制电源按钮OOS4指示灯OOH3、OOH4亮，此时各设备处于待启状态。每次开启设备前还要按灯检查按钮OOS5，检查模拟屏上各指示灯是
否全部亮，以便正确提供人机对话。最后启动空压机，以便提供气压驱动气动设备。
二、各工段启动
饲料厂电气系统是多电路单独拖动有关电气设备，相互之间采用联锁、顺序控制以及必要的信号和保护环节，并具有故障诊断和功能。
一定要逆时启动（从后向前逐台设备开启）而顺时停止（从前向后逐台高备关停），做到水到渠成。
1）进料工段
进料工段包括粒料和粉料工段。粒料工段工作流程：进料---刮板机
除尘 除铁
提升机-----初清筛-----旋转分配器（或气动四通）---待粉碎仓；
粉料工段流程：进料---刮板机---提升机---粉料筛---旋转分配器----配料仓。
旋转波段开关，使旋转分配器的下料器指向给定粉碎料仓，正常工作情况下，各设备处于联锁状态，这时开启 顺序为：
除尘器（也可现场控制）—初清筛—提升机—刮板机。如果提升机没有启动，则刮板机无法
