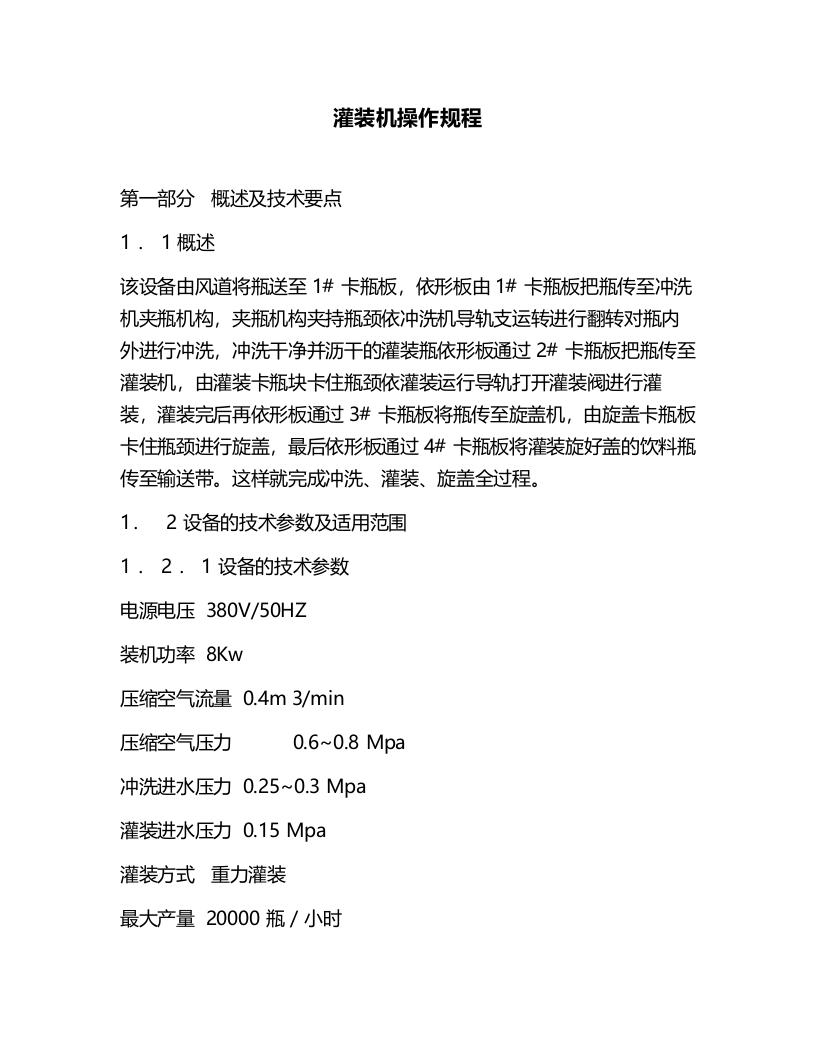

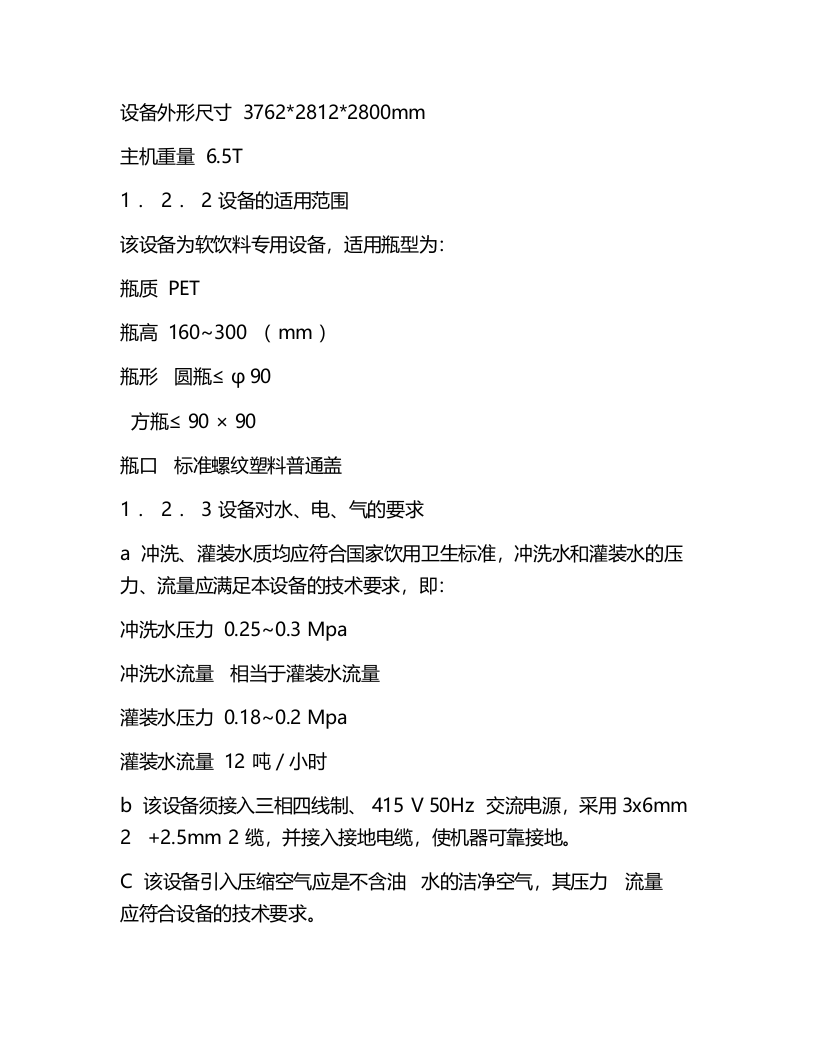

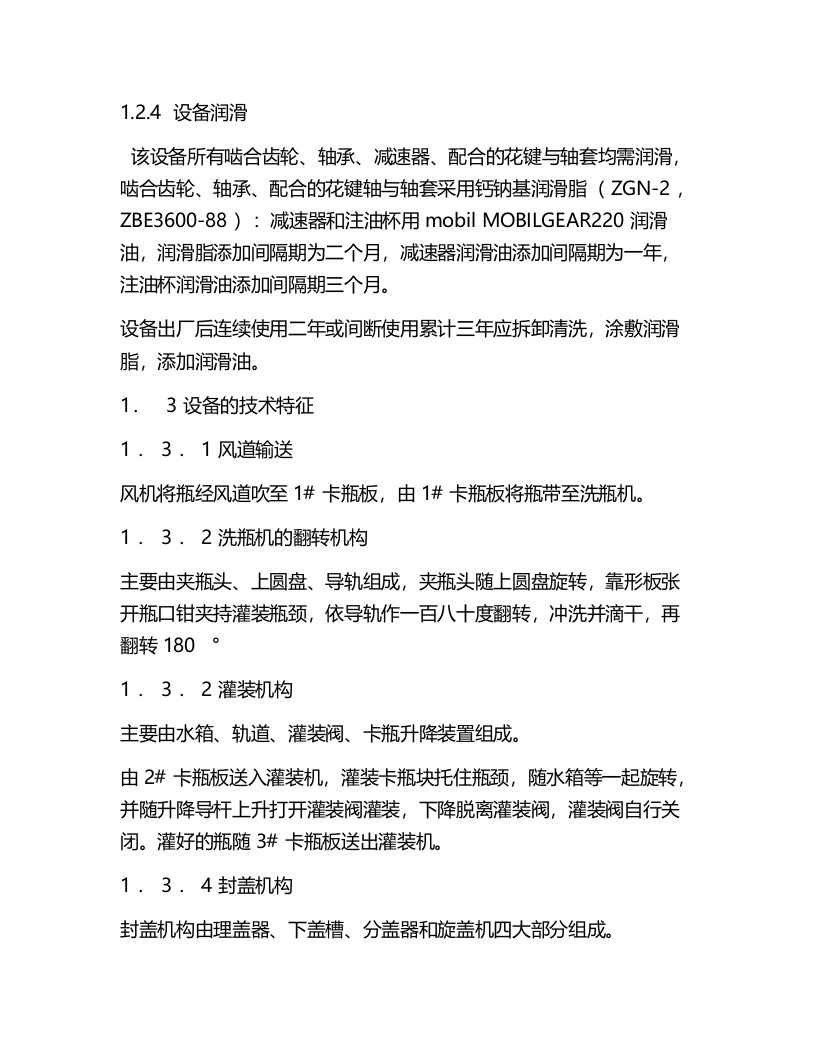

灌装机操作规程 第一部分 概述及技术要点 1 ． 1 概述 该设备由风道将瓶送至 1# 卡瓶板，依形板由 1# 卡瓶板把瓶传至冲洗机夹瓶机构，夹瓶机构夹持瓶颈依冲洗机导轨支运转进行翻转对瓶内外进行冲洗，冲洗干净并沥干的灌装瓶依形板通过 2# 卡瓶板把瓶传至灌装机，由灌装卡瓶块卡住瓶颈依灌装运行导轨打开灌装阀进行灌装，灌装完后再依形板通过 3# 卡瓶板将瓶传至旋盖机，由旋盖卡瓶板卡住瓶颈进行旋盖，最后依形板通过 4# 卡瓶板将灌装旋好盖的饮料瓶传至输送带。这样就完成冲洗、灌装、旋盖全过程。 1． 2 设备的技术参数及适用范围 1 ． 2 ． 1 设备的技术参数 电源电压 380V/50HZ 装机功率 8Kw 压缩空气流量 0.4m 3/min 压缩空气压力　　　 0.6~0.8 Mpa 冲洗进水压力 0.25~0.3 Mpa 灌装进水压力 0.15 Mpa 灌装方式 重力灌装 最大产量 20000 瓶 / 小时 设备外形尺寸 3762*2812*2800mm 主机重量 6.5T 1 ． 2 ． 2 设备的适用范围 该设备为软饮料专用设备，适用瓶型为： 瓶质 PET 瓶高 160~300 （ mm ） 瓶形 圆瓶≤ φ 90 方瓶≤ 90 × 90 瓶口 标准螺纹塑料普通盖 1 ． 2 ． 3 设备对水、电、气的要求 a 冲洗、灌装水质均应符合国家饮用卫生标准，冲洗水和灌装水的压力、流量应满足本设备的技术要求，即： 冲洗水压力 0.25~0.3 Mpa 冲洗水流量 相当于灌装水流量 灌装水压力 0.18~0.2 Mpa 灌装水流量 12 吨 / 小时 b 该设备须接入三相四线制、 415 V 50Hz 交流电源，采用 3x6mm 2 +2.5mm 2 缆，并接入接地电缆，使机器可靠接地。 C 该设备引入压缩空气应是不含油 水的洁净空气，其压力 流量 应符合设备的技术要求。 1.2.4 设备润滑 该设备所有啮合齿轮、轴承、减速器、配合的花键与轴套均需润滑，啮合齿轮、轴承、配合的花键轴与轴套采用钙钠基润滑脂（ ZGN-2 ， ZBE3600
