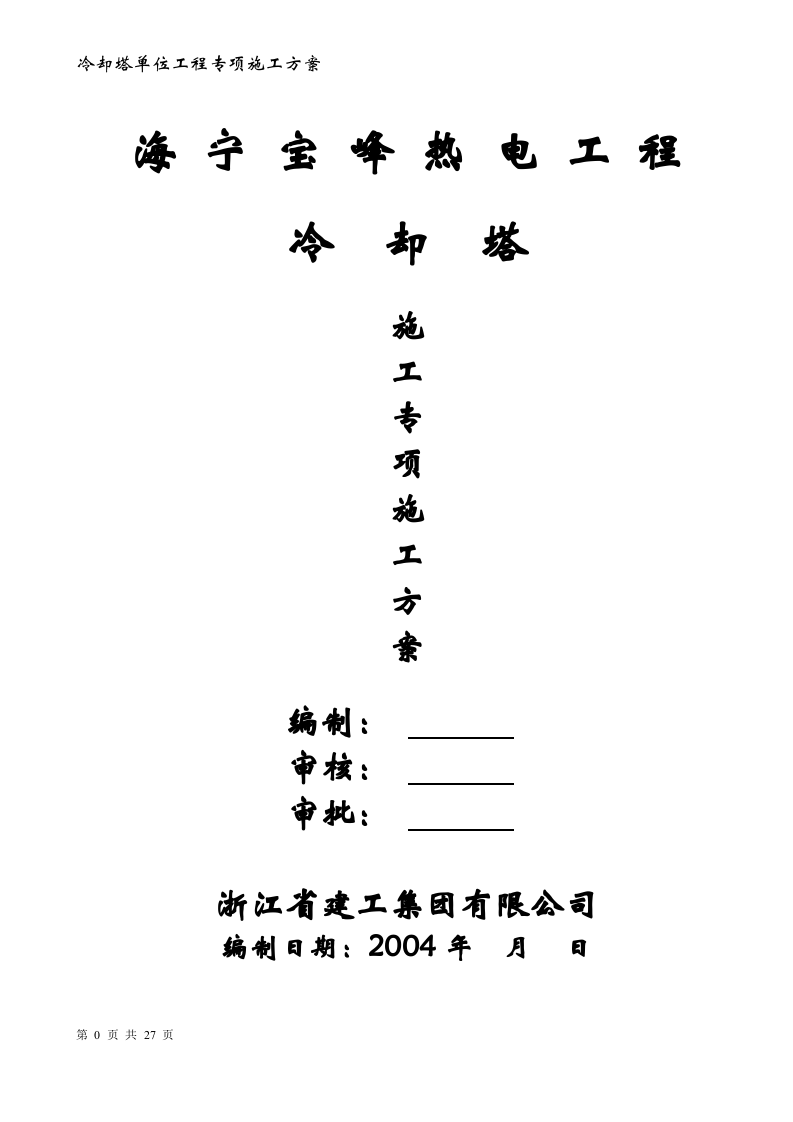

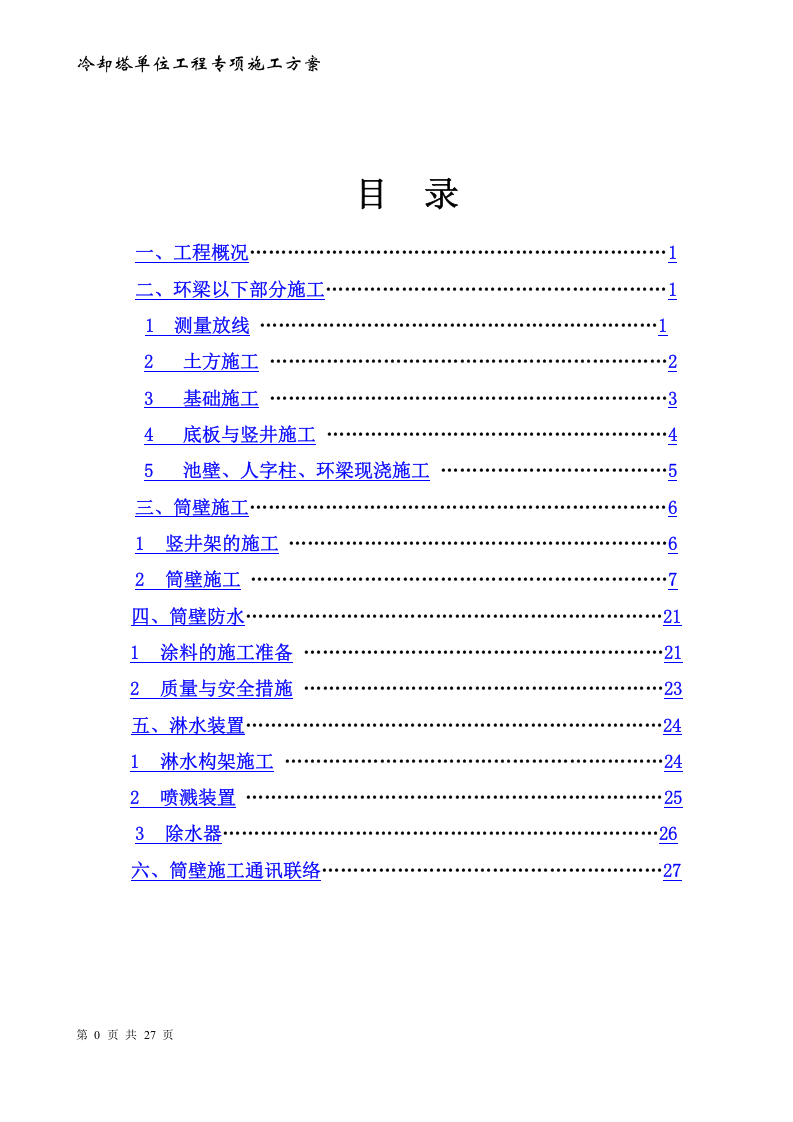

海 宁 宝 峰 热 电 工 程 冷 却 塔 施 工 专 项 施 工 方 案 编制： 审核： 审批： 浙江省建工集团有限公司 编制日期：2004年 月 日 目 录 一、工程概况 ………………………………………………………… 1 二、环梁以下部分施工 ……………………………………………… 1 1 测量放线 ……………………………………………………… 1 土方施工 ……………………………………………………… 2 基础施工 ……………………………………………………… 3 底板与竖井施工 ……………………………………………… 4 池壁、人字柱、环梁现浇施工 ……………………………… 5 三、筒壁施工 ………………………………………………………… 6 竖井架的施工 …………………………………………………… 6 筒壁施工 ………………………………………………………… 7 四、筒壁防水 ………………………………………………………… 21 涂料的施工准备 ………………………………………………… 21 质量与安全措施 ………………………………………………… 23 五、淋水装置 ………………………………………………………… 24 淋水构架施工 …………………………………………………… 24 喷溅装置 ………………………………………………………… 25 除水器 …………………………………………………………… 26 六、筒壁施工通讯联络 ……………………………………………… 27 冷却塔单位工程施工方案 工程概况 本工程为自然通风冷却塔，采用逆流式自然通风，塔基直径为50.5m，最小处直径为20m，塔高约80m。双曲线冷却塔的施工过程，通常分为环梁以下、筒身、塔芯三大部分。环梁以下部分施工分三个阶段，第一阶段为土方工程和地基处理；第二阶段为柱基和环基施工。第三阶段为池壁、人字柱和环梁施工。 环梁以下部分施工 环梁以下部分和施工顺序如下： 测量放线→土方施工→垫层混凝土→工程桩交接验收→淋水构架基础→环基→池壁→人字柱→环梁。（淋水构架待筒壁结顶后施工） 测量放线 冷却塔的几何偏差对冷却塔的内力影响很大，因此冷却塔施工时对测量工作必须给予高度重视。测量放线的内容包括定位、定水准点，标高测定和沉降观测。 定位测量 根据设计座标和已验收核定的发电厂厂区方格网，
