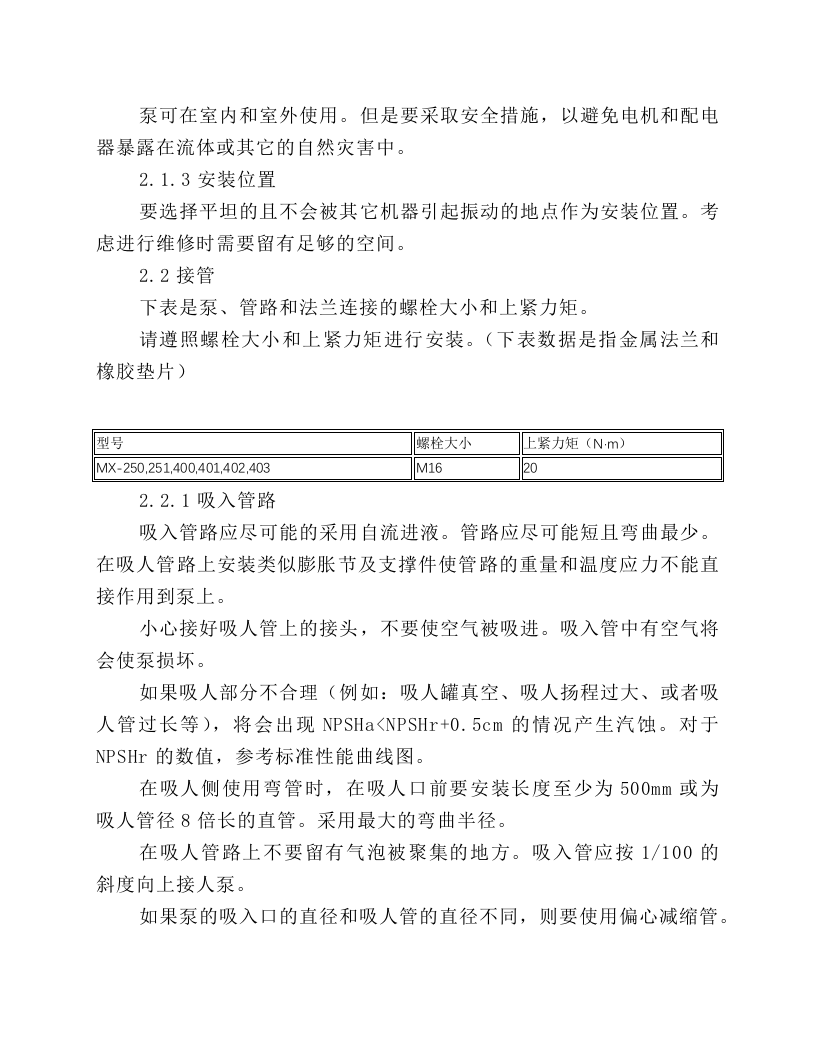

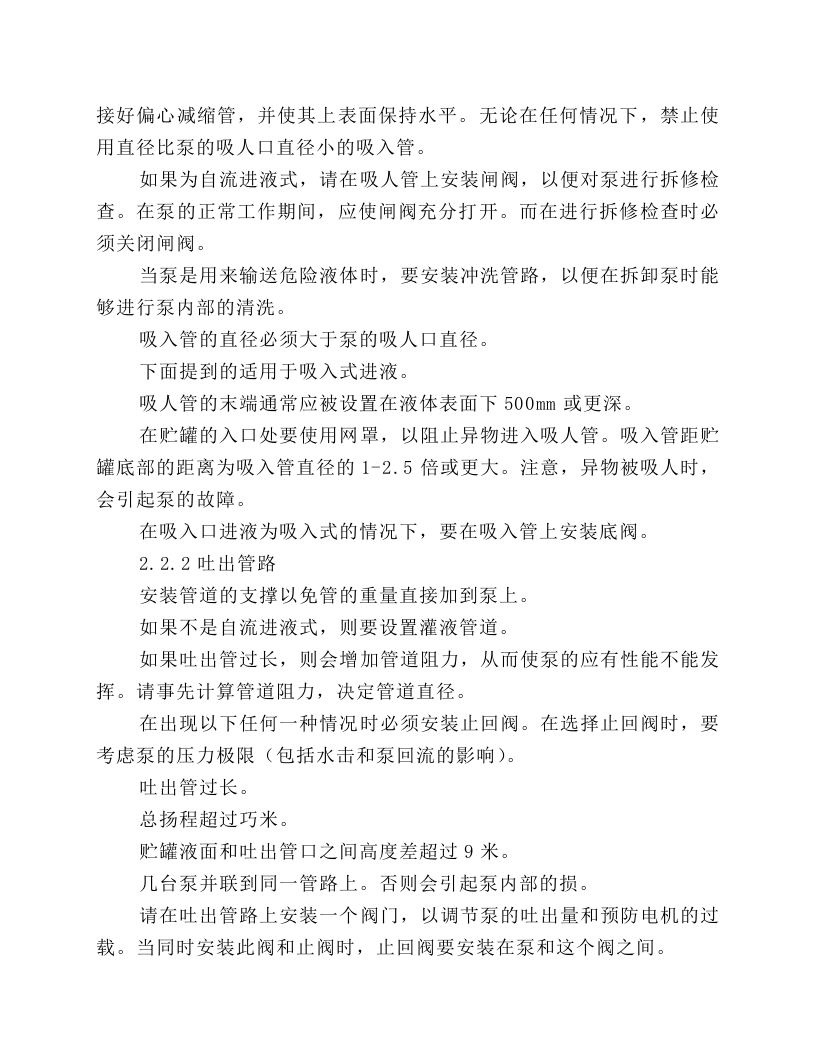

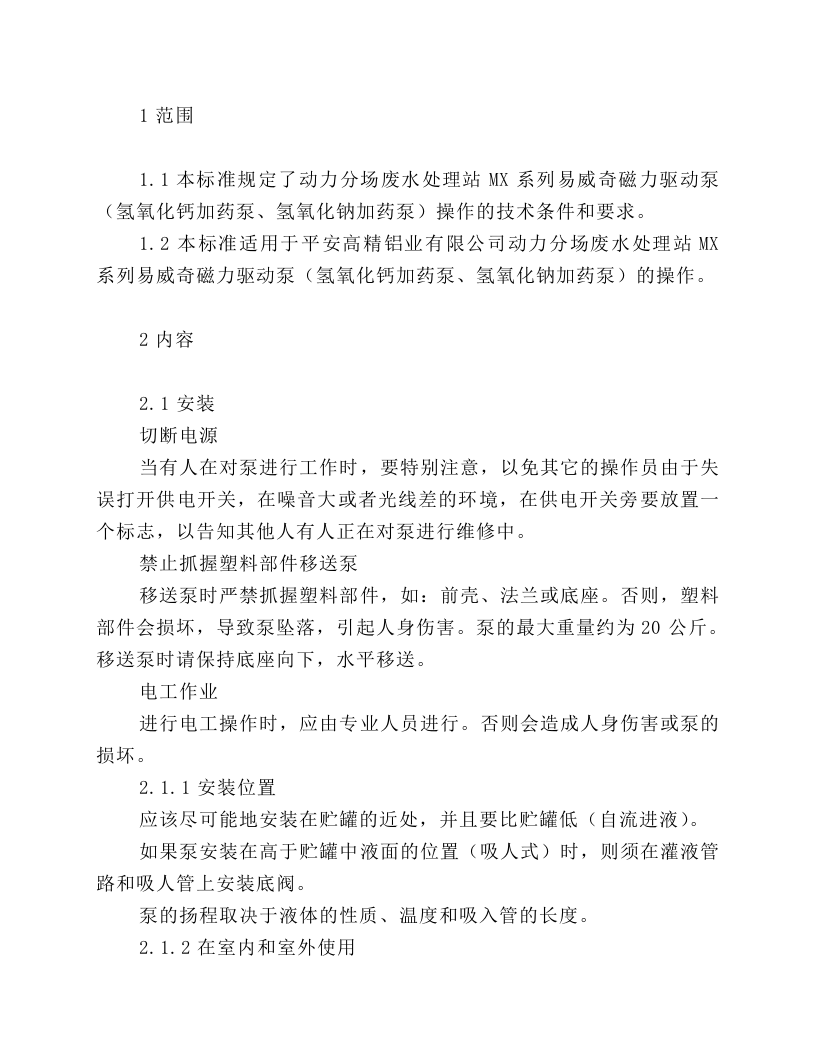

1 范围 1.1 本标准规定了动力分场废水处理站 MX 系列易威奇磁力驱动泵（氢氧化钙加药泵、氢氧化钠加药泵）操作的技术条件和要求。 1.2 本标准适用于平安高精铝业有限公司动力分场废水处理站 MX 系列易威奇磁力驱动泵（氢氧化钙加药泵、氢氧化钠加药泵）的操作。 2 内容 2.1 安装 切断电源 当有人在对泵进行工作时，要特别注意，以免其它的操作员由于失误打开供电开关，在噪音大或者光线差的环境，在供电开关旁要放置一个标志，以告知其他人有人正在对泵进行维修中。 禁止抓握塑料部件移送泵 移送泵时严禁抓握塑料部件，如：前壳、法兰或底座。否则，塑料部件会损坏，导致泵坠落，引起人身伤害。泵的最大重量约为 20 公斤。移送泵时请保持底座向下，水平移送。 电工作业 进行电工操作时，应由专业人员进行。否则会造成人身伤害或泵的损坏。 2.1.1 安装位置 应该尽可能地安装在贮罐的近处，并且要比贮罐低（自流进液）。 如果泵安装在高于贮罐中液面的位置（吸人式）时，则须在灌液管路和吸人管上安装底阀。 泵的扬程取决于液体的性质、温度和吸入管的长度。 2.1.2 在室内和室外使用 泵可在室内和室外使用。但是要采取安全措施，以避免电机和配电器暴露在流体或其它的自然灾害中。 2.1.3 安装位置 要选择平坦的且不会被其它机器引起振动的地点作为安装位置。考虑进行维修时需要留有足够的空间。 2.2 接管 下表是泵、管路和法兰连接的螺栓大小和上紧力矩。 请遵照螺栓大小和上紧力矩进行安装。（下表数据是指金属法兰和橡胶垫片） 型号 螺栓大小 上紧力矩（ N·m ） MX-250,251,400,401,402,403 M16 20 2.2.1 吸入管路 吸入管路应尽可能的采用自流进液。管路应尽可能短且弯曲最少。在吸人管路上安装类似膨胀节及支撑件使管路的重量和温度应力不能直接作用到泵上。 小心接好吸人管上的接头，不要使空气被吸进。吸入管中有空气将会使泵损坏。 如果吸人部分不合理（例如：吸人罐真空、吸人扬程过大、或者吸人管过长等），将会出现 NPSHa < NPSHr +0.5cm 的情况产生汽蚀。对于 NPSHr 的数值，参考标准性能曲线图。 在吸人侧使用弯管时，在吸人口前要安装长度至少为 500mm 或为吸人管径 8 倍长的直管。采用最大的弯曲半径。 在吸人管路上不要留有气泡被聚集的地方。吸入管应按 1 / 100 的斜度向上接人泵。 如果泵的吸入口的直径和吸人管的直径不同，则要使用偏心减缩管。接好偏心减缩管，并使其上表面 保持水平。无论在任何情况下，禁止使用直径比泵的吸人口直
