瓶电子标识及其标准化.pptx

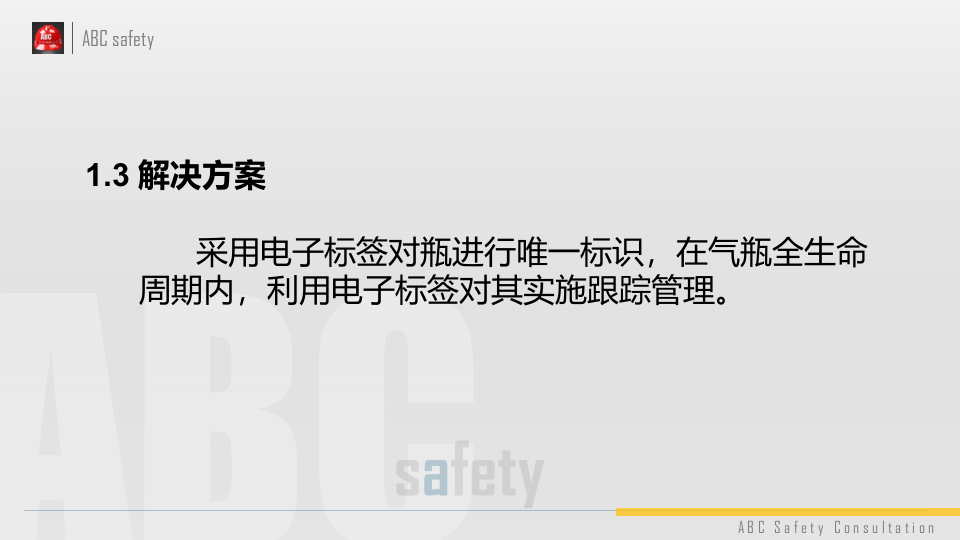

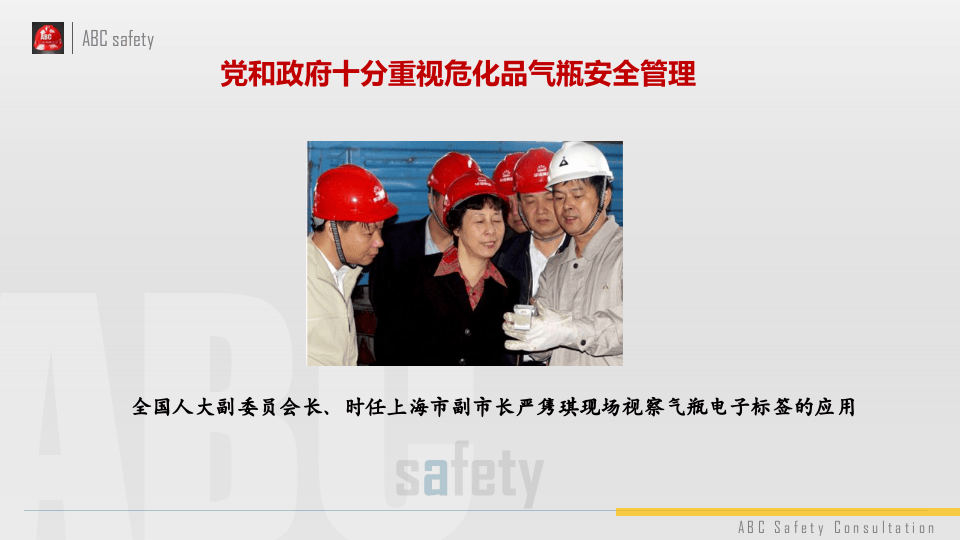

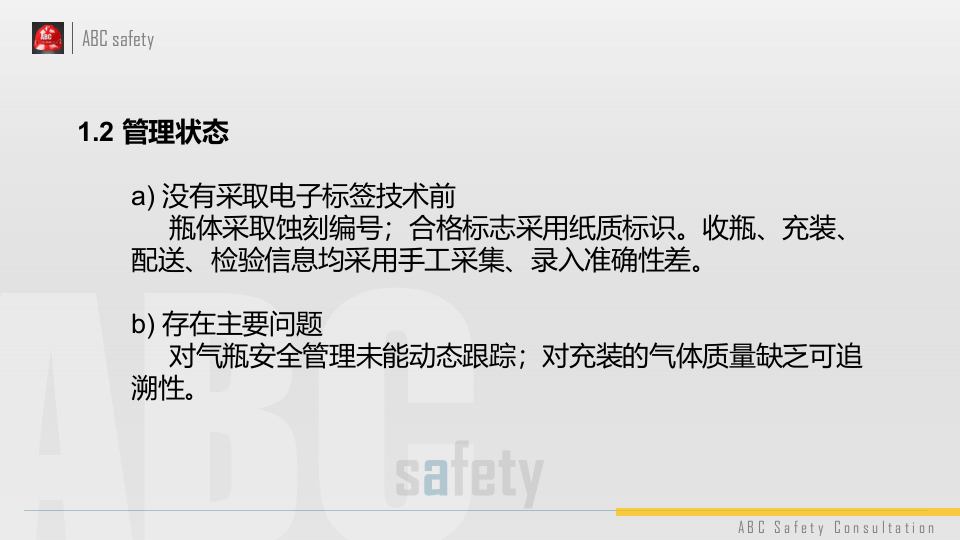

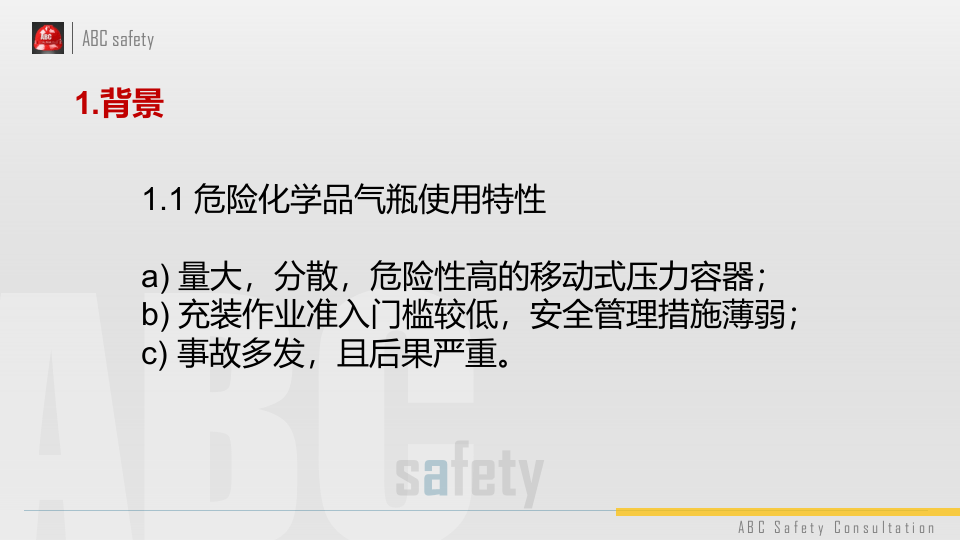

危险化学品气瓶电子标签标识及其标准化 1.背景1.1 危险化学品气瓶使用特性 a) 量大，分散，危险性高的移动式压力容器；b) 充装作业准入门槛较低，安全管理措施薄弱；c) 事故多发，且后果严重。 1.2 管理状态 a) 没有采取电子标签技术前 瓶体采取蚀刻编号；合格标志采用纸质标识。收瓶、充装、配送、检验信息均采用手工采集、录入准确性差。 b) 存在主要问题 对气瓶安全管理未能动态跟踪；对充装的气体质量缺乏可追溯性。 1.3 解决方案 采用电子标签对瓶进行唯一标识，在气瓶全生命周期内，利用电子标签对其实施跟踪管理。 全国人大副委员会长、时任上海市副市长严隽琪现场视察气瓶电子标签的应用 党和政府十分重视危化品气瓶安全管理 图为时任国家科技部副部长马颂德在上海RFID产业基地观看带有电子标签标识的危化品气瓶在充装、检验、配送模拟流水线上的情景。 图为上海市科委党组书记陈克宏在危化品气瓶安全管理展示会上 图为国家质量监督检验检疫总局特种设备监察局领导高继轩现场视察电子标签在液氯钢瓶上的应用 图为上海市质量技术监督局局长黄小路现场指导工程实施 从2006年起，上海市人民政府连续四年将气瓶电子标签标识列入上海市政府实事工程推进。 2007年浙江、江苏二省和上海市科技厅、委，将气瓶电子标签标识列入长三角区域科技创新联动计划，由上海市科委组织国内合作项目（项目编号：075158101），下达由上海华申智能卡应用系统有限公司联合浙江省标准化研究院、江苏省标准化研究院、上海市标准化研究院共同承担。 图为长三角区域气瓶电子标签标识科技创新联动项目验收会场景 2.电子标签系统基本构架 气瓶应用管理系统由电子标签、终端、数据采集和数据库等四层构成，其基本构架如下图所示： 其流转过程如下图所示： 3.系统应用3.1 电子标签 a) 功能 对气瓶进行惟一标识；采集和处理气瓶回收、充装前检查、充装、充装后检查、配送和检验等节点的数据信息。 b) 芯片 ① 工作频率：13.56MHz ② 通讯协议：符合ISO/IEC 15693规定 c) 表面标识 ① 按不同气种区分颜色； ② 表面激光刻录单位缩写名、气种标记和序列编号。 工业气瓶民用液化气瓶d) 示意图 3.2 终端 3.2.1分类 a) 签发终端 b) 手持终端 ① 普通手持读写器 ② 无线传输手持终端 c) 安装充装流水线的上门式终端 3.2.2 防爆要求 符合GB 3836.1，达到Ex ibⅡCT4等级。 3.3 应用系统 3.3.1 数据签发 a) 数据绑定 标
