棒磨机操作规程.docx

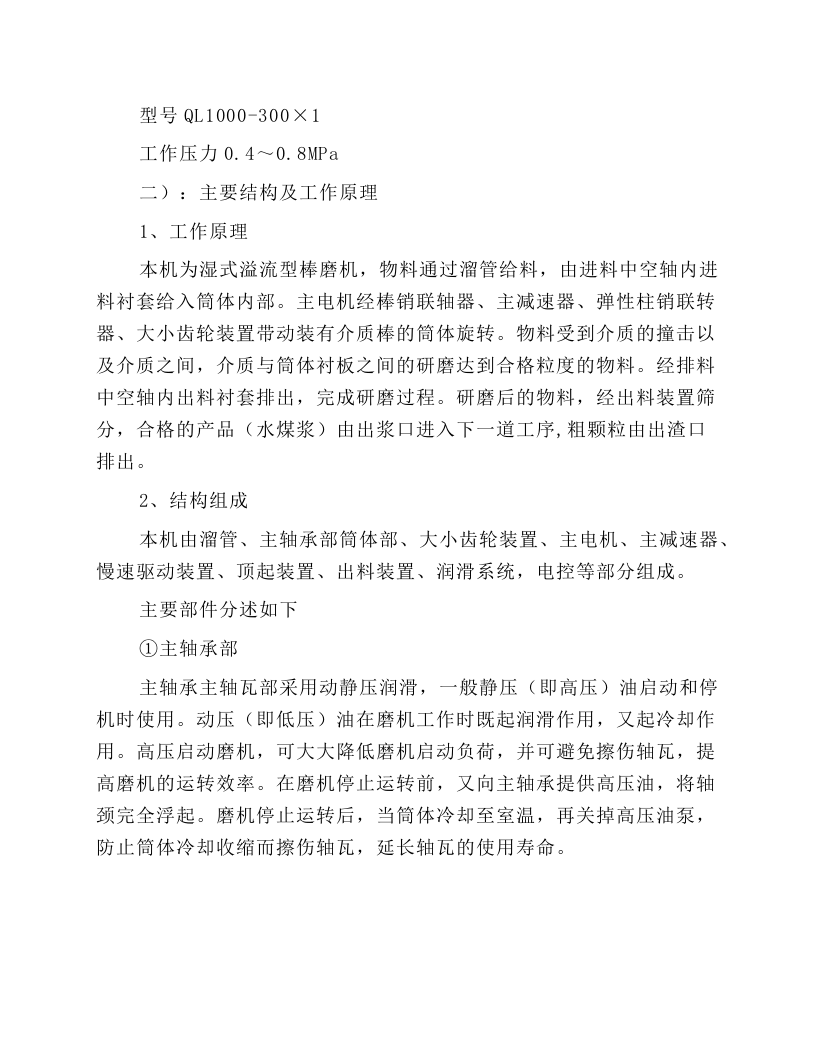

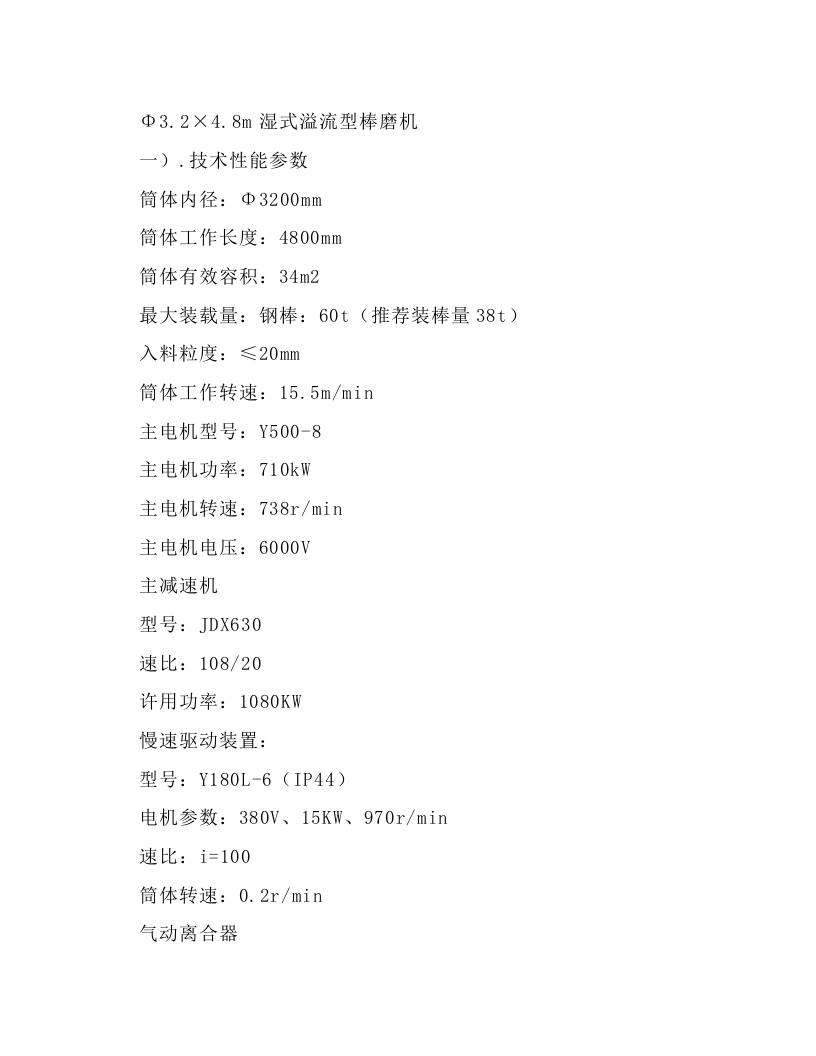

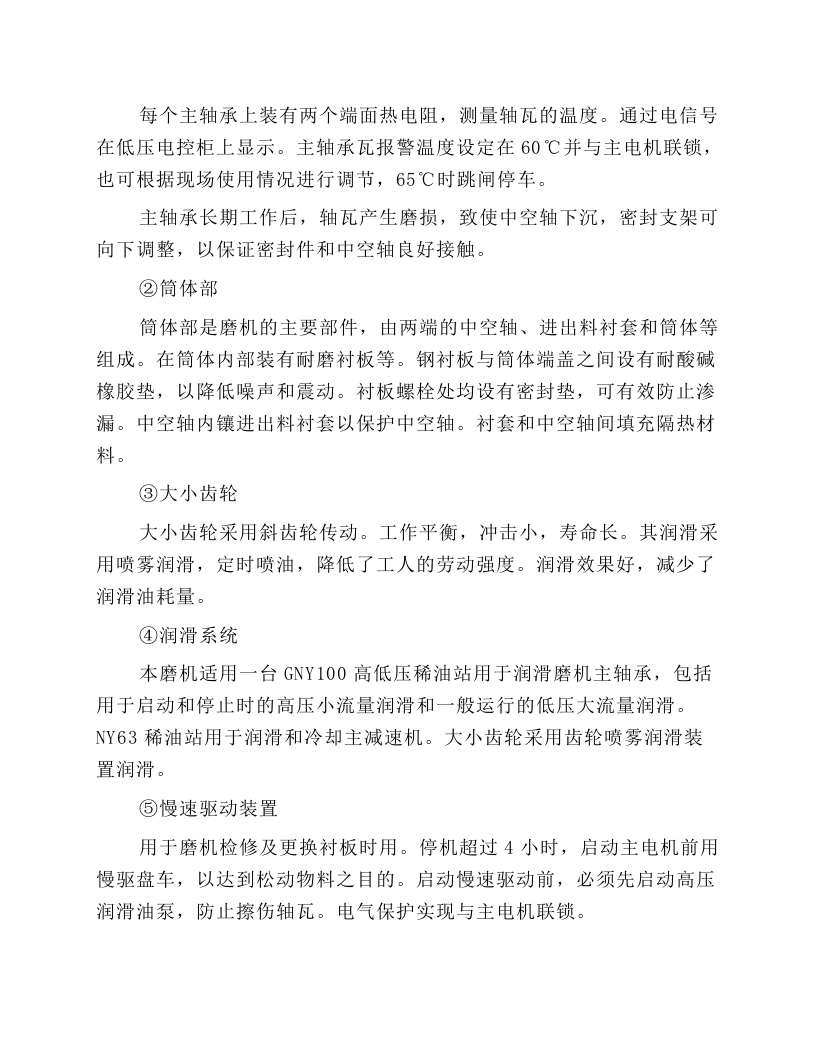

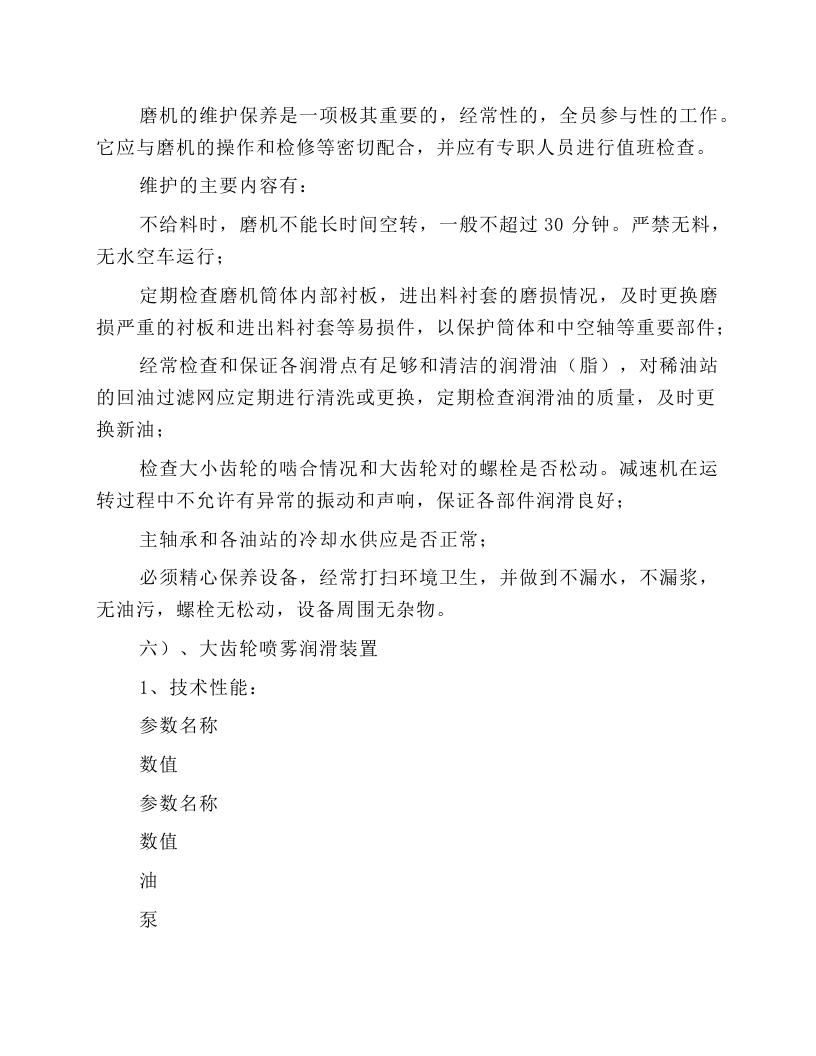

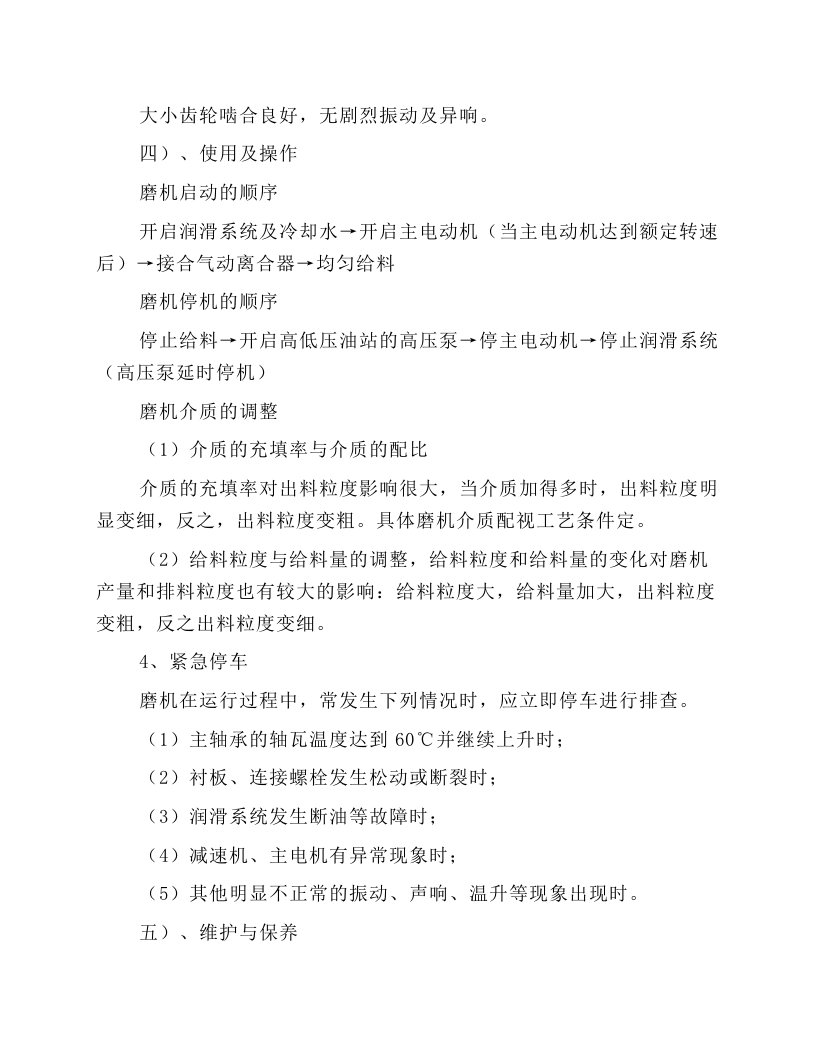

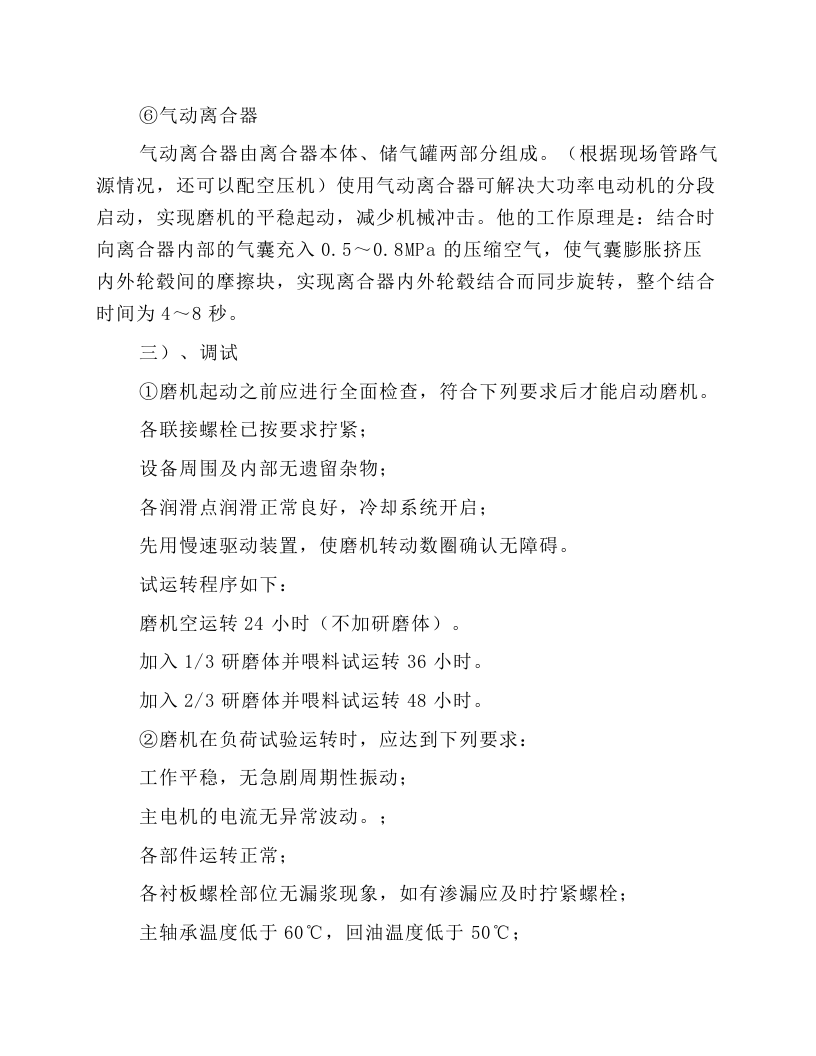

Φ3.2×4.8m 湿式溢流型棒磨机 一） . 技术性能参数 筒体内径： Φ3200mm 筒体工作长度： 4800mm 筒体有效容积： 34m2 最大装载量：钢棒： 60t （推荐装棒量 38t ） 入料粒度： ≤20mm 筒体工作转速： 15.5m/min 主电机型号： Y500-8 主电机功率： 710kW 主电机转速： 738r/min 主电机电压： 6000V 主减速机 型 号： JDX630 速 比： 108/20 许用功率： 1080KW 慢速驱动装置： 型 号： Y180L-6 （ IP44 ） 电机参数： 380V 、 15KW 、 970r/min 速 比： i=100 筒体转速： 0.2r/min 气动离合器 型号 QL1000-300×1 工作压力 0.4 ～ 0.8MPa 二）：主要结构及工作原理 1 、工作原理 本机为湿式溢流型棒磨机，物料通过溜管给料，由进料中空轴内进料衬套给入筒体内部。主电机经棒销联轴器、主减速器、弹性柱销联转器、大小齿轮装置带动装有介质棒的筒体旋转。物料受到介质的撞击以及介质之间，介质与筒体衬板之间的研磨达到合格粒度的物料。经排料中空轴内出料衬套排出，完成研磨过程。研磨后的物料，经出料装置筛分，合格的产品（水煤浆）由出浆口进入下一道工序 , 粗颗粒由出渣口排出。 2 、结构组成 本机由溜管、主轴承部筒体部、大小齿轮装置、主电机、主减速器、慢速驱动装置、顶起装置、出料装置、润滑系统，电控等部分组成。 主要部件分述如下 ① 主轴承部 主轴承主轴瓦部采用动静压润滑，一般静压（即高压）油启动和停机时使用。动压（即低压）油在磨机工作时既起润滑作用，又起冷却作用。高压启动磨机，可大大降低磨机启动负荷，并可避免擦伤轴瓦，提高磨机的运转效率。在磨机停止运转前，又向主轴承提供高压油，将轴颈完全浮起。磨机停止运转后，当筒体冷却至室温，再关掉高压油泵，防止筒体冷却收缩而擦伤轴瓦，延长轴瓦的使用寿命。 每个主轴承上装有两个端面热电阻，测量轴瓦的温度。通过电信号在低压电控柜上显示。主轴承瓦报警温度设定在 60℃ 并与主电机联锁，也可根据现场使用情况进行调节， 65℃ 时跳闸停车。 主轴承长期工作后，轴瓦产生磨损，致使中空轴下沉，密封支架可向下调整，以保证密封件和中空轴良好接触。 ② 筒体部 筒体部是磨机的主要部件，由两端的中空轴、进出料衬套和筒体等组成。在筒体内部装有耐磨衬板等。钢衬板与筒体端盖之间设有耐酸碱橡胶垫，以降低噪声和震动。衬板螺栓处均设有密封垫，可有效防止渗漏。中空轴内镶进出料衬套以保护中空轴。衬套和中空轴间填充隔热材料。 ③ 大小齿轮 大小齿轮采用斜齿轮传动。工作平衡，冲击
