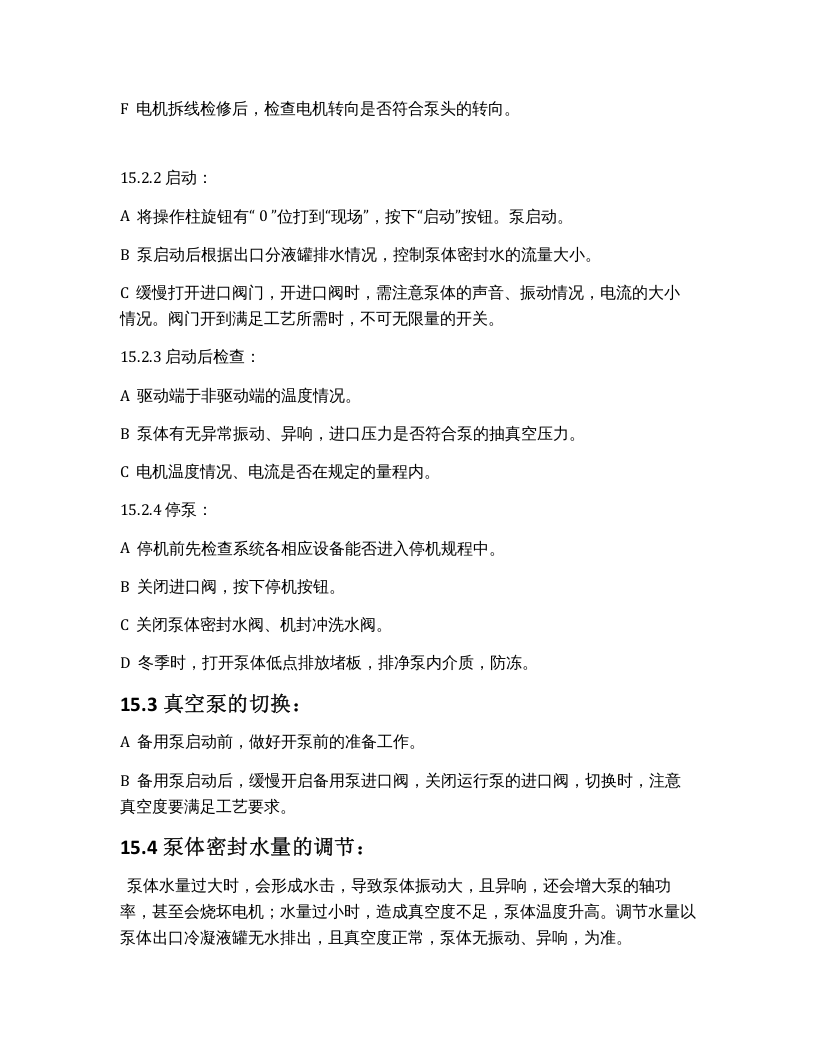

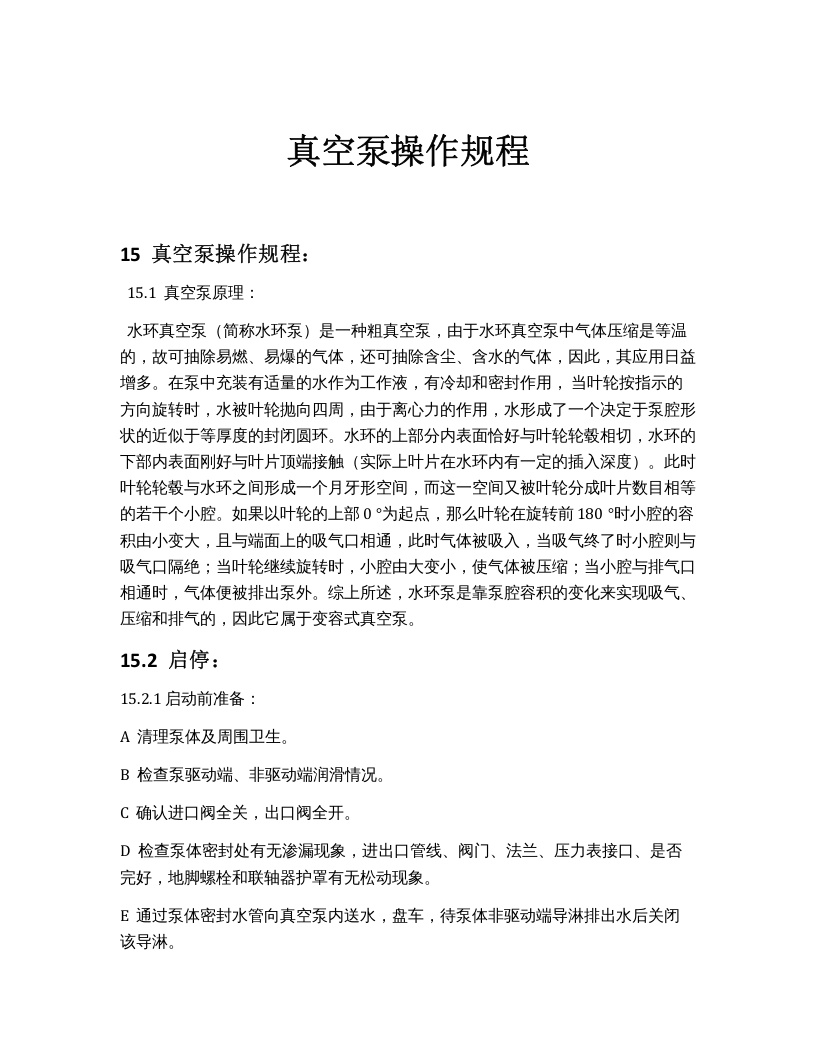

真空泵操作规程 15 真空泵操作规程： 15.1 真空泵原理： 水环真空泵（简称水环泵）是一种粗真空泵，由于水环真空泵中气体压缩是等温的，故可抽除易燃、易爆的气体，还可抽除含尘、含水的气体，因此，其应用日益增多。在泵中充装有适量的水作为工作液，有冷却和密封作用， 当叶轮按指示的方向旋转时，水被叶轮抛向四周，由于离心力的作用，水形成了一个决定于泵腔形状的近似于等厚度的封闭圆环。水环的上部分内表面恰好与叶轮轮毂相切，水环的下部内表面刚好与叶片顶端接触（实际上叶片在水环内有一定的插入深度）。此时叶轮轮毂与水环之间形成一个月牙形空间，而这一空间又被叶轮分成叶片数目相等的若干个小腔。如果以叶轮的上部 0 °为起点，那么叶轮在旋转前 180 °时小腔的容积由小变大，且与端面上的吸气口相通，此时气体被吸入，当吸气终了时小腔则与吸气口隔绝；当叶轮继续旋转时，小腔由大变小，使气体被压缩；当小腔与排气口相通时，气体便被排出泵外。综上所述，水环泵是靠泵腔容积的变化来实现吸气、压缩和排气的，因此它属于变容式真空泵。 15.2 启停： 15.2.1 启动前准备： A 清理泵体及周围卫生。 B 检查泵驱动端、非驱动端润滑情况。 C 确认进口阀全关，出口阀全开。 D 检查泵体密封处有无渗漏现象，进出口管线、阀门、法兰、压力表接口、是否完好，地脚螺栓和联轴器护罩有无松动现象。 E 通过泵体密封水管向真空泵内送水，盘车，待泵体非驱动端导淋排出水后关闭该导淋。 F 电机拆线检修后，检查电机转向是否符合泵头的转向。 15.2.2 启动： A 将操作柱旋钮有“ 0 ”位打到“现场”，按下“启动”按钮。泵启动。 B 泵启动后根据出口分液罐排水情况，控制泵体密封水的流量大小。 C 缓慢打开进口阀门，开进口阀时，需注意泵体的声音、振动情况，电流的大小情况。阀门开到满足工艺所需时，
