基坑支护监测方案08页.docx

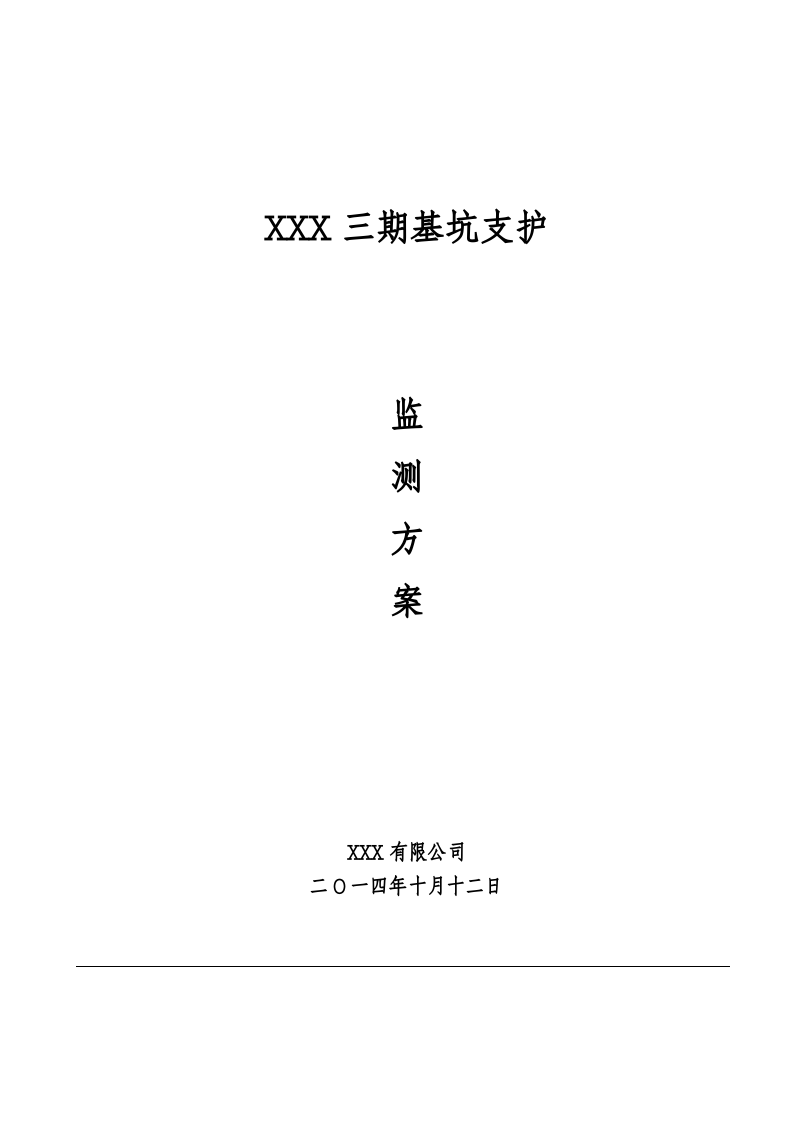

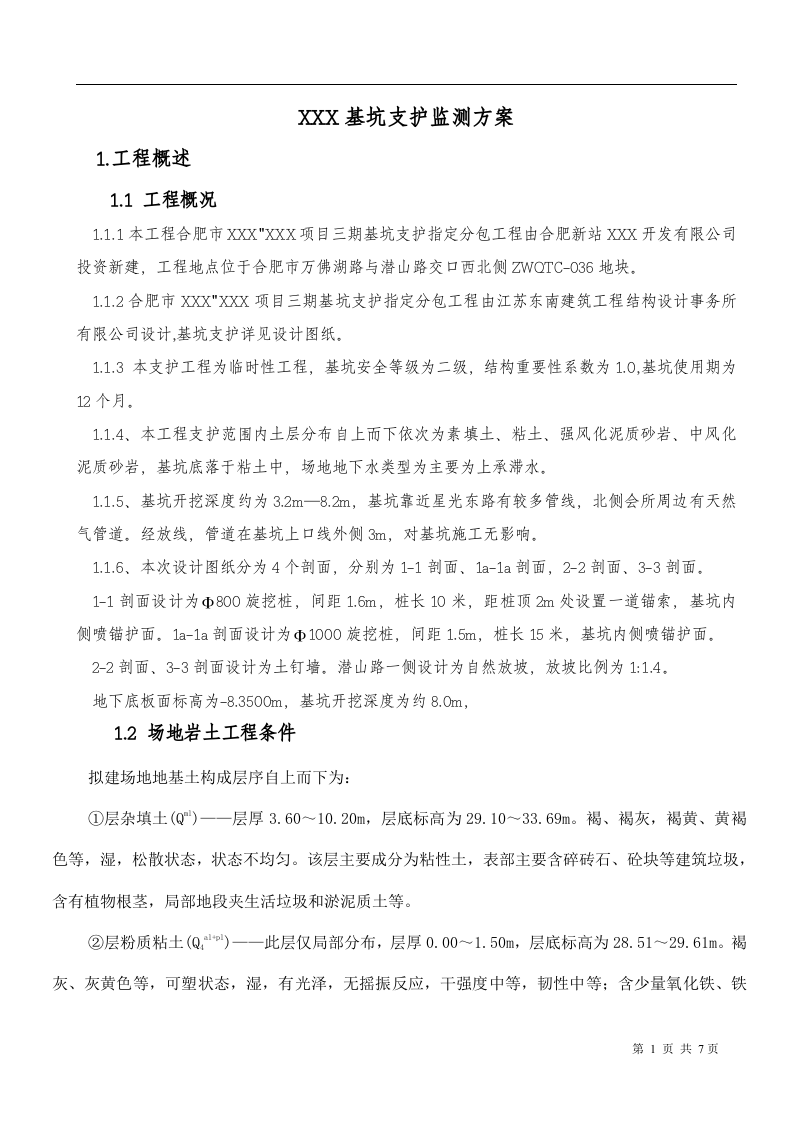

XXX三期基坑支护 监 测 方 案 XXX有限公司 二O一四年十月十二日 XXX基坑支护监测方案 1.工程概述 1.1 工程概况 1.1.1本工程合肥市XXX•XXX项目三期基坑支护指定分包工程由合肥新站XXX开发有限公司投资新建，工程地点位于合肥市万佛湖路与潜山路交口西北侧ZWQTC-036地块。 1.1.2合肥市XXX•XXX项目三期基坑支护指定分包工程由江苏东南建筑工程结构设计事务所有限公司设计,基坑支护详见设计图纸。 1.1.3 本支护工程为临时性工程，基坑安全等级为二级，结构重要性系数为1.0,基坑使用期为12个月。 1.1.4、本工程支护范围内土层分布自上而下依次为素填土、粘土、强风化泥质砂岩、中风化泥质砂岩，基坑底落于粘土中，场地地下水类型为主要为上承滞水。 1.1.5、基坑开挖深度约为3.2m—8.2m，基坑靠近星光东路有较多管线，北侧会所周边有天然气管道。经放线，管道在基坑上口线外侧3m，对基坑施工无影响。 1.1.6、本次设计图纸分为4个剖面，分别为1-1剖面、1a-1a剖面，2-2剖面、3-3剖面。 1-1剖面设计为Φ800旋挖桩，间距1.6m，桩长10米，距桩顶2m处设置一道锚索，基坑内侧喷锚护面。1a-1a剖面设计为Φ1000旋挖桩，间距1.5m，桩长15米，基坑内侧喷锚护面。 2-2剖面、3-3剖面设计为土钉墙。潜山路一侧设计为自然放坡，放坡比例为1:1.4。 地下底板面标高为-8.3500m，基坑开挖深度为约8.0m， 1.2 场地岩土工程条件 拟建场地地基土构成层序自上而下为： ①层杂填土(Q ml )——层厚 3.60 ～ 10.20 m，层底标高为 29.10 ～ 33.69 m。褐 、 褐灰 ，褐黄、黄褐 色等，湿，松散状态，状态不均匀。 该层主要成分为粘性土， 表部主要 含 碎砖石、砼块等 建筑垃圾 ，含有植物根茎 ，局部地段夹生活垃圾和淤泥质土等 。 ②层粉质粘土(Q 4 al+pl )——此层 仅 局部分布 ， 层厚0. 0 0～ 1.5 0m，层底标高为 28.51 ～ 29.61 m。 褐
