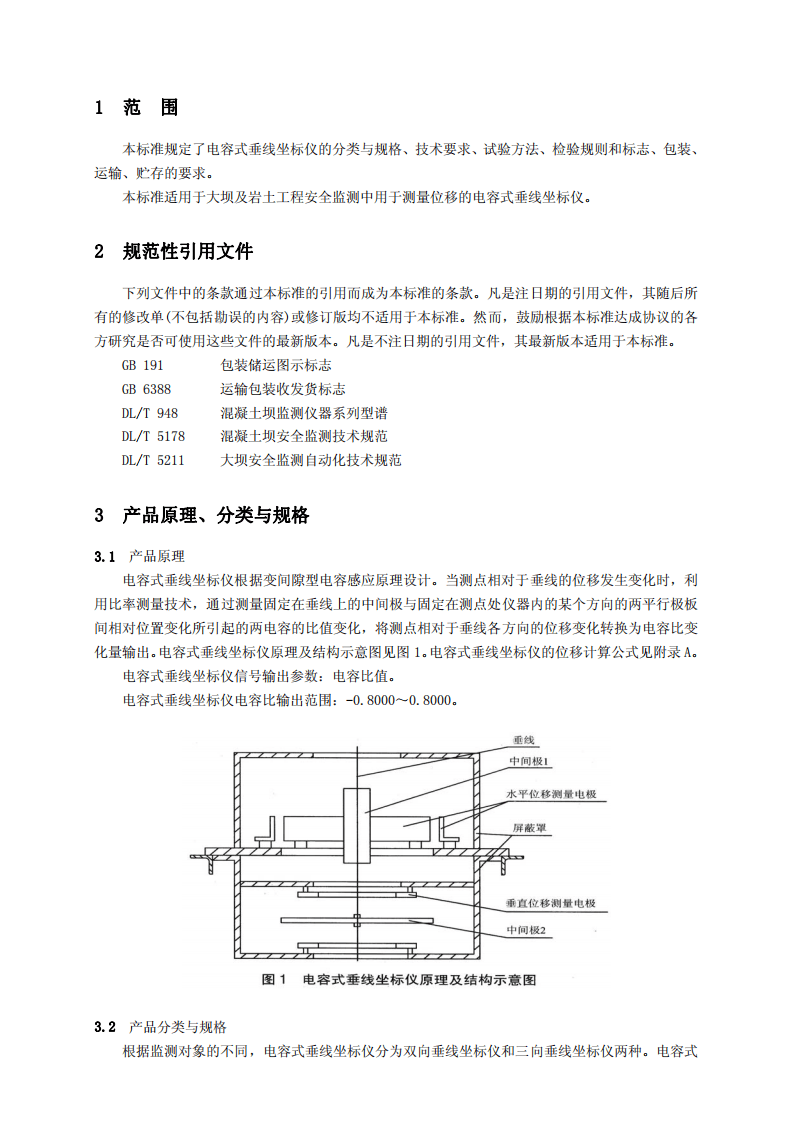

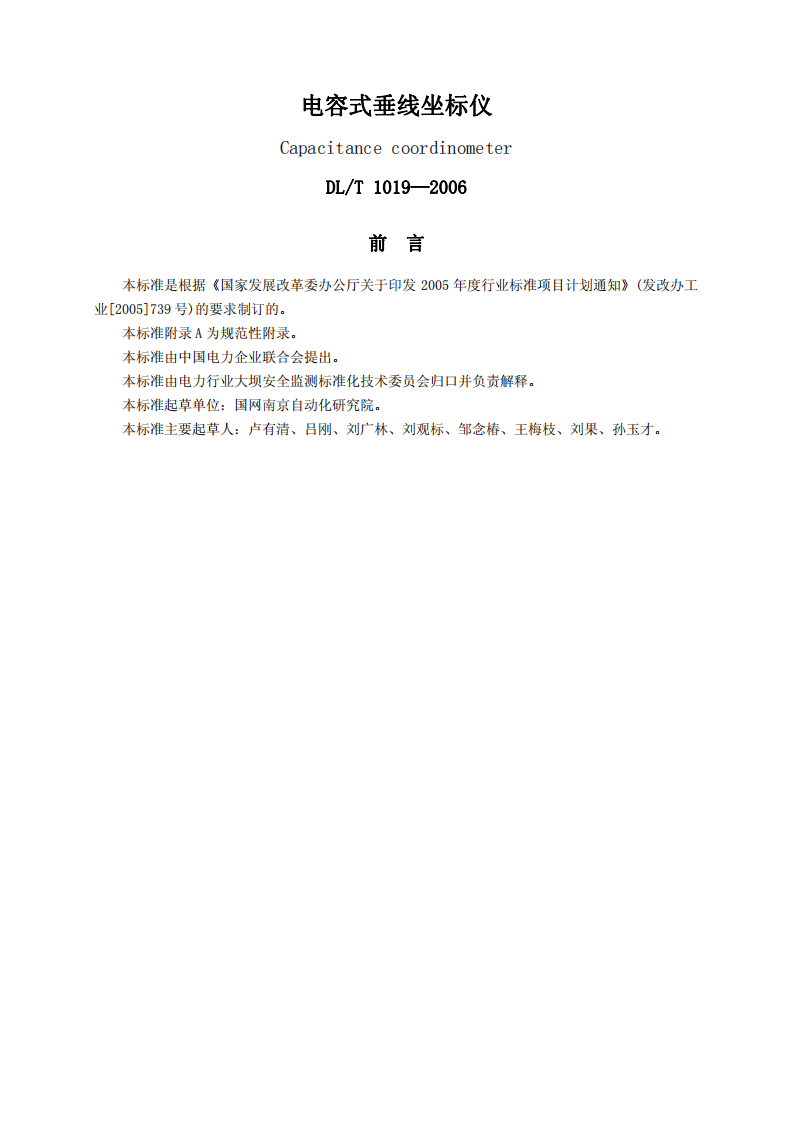

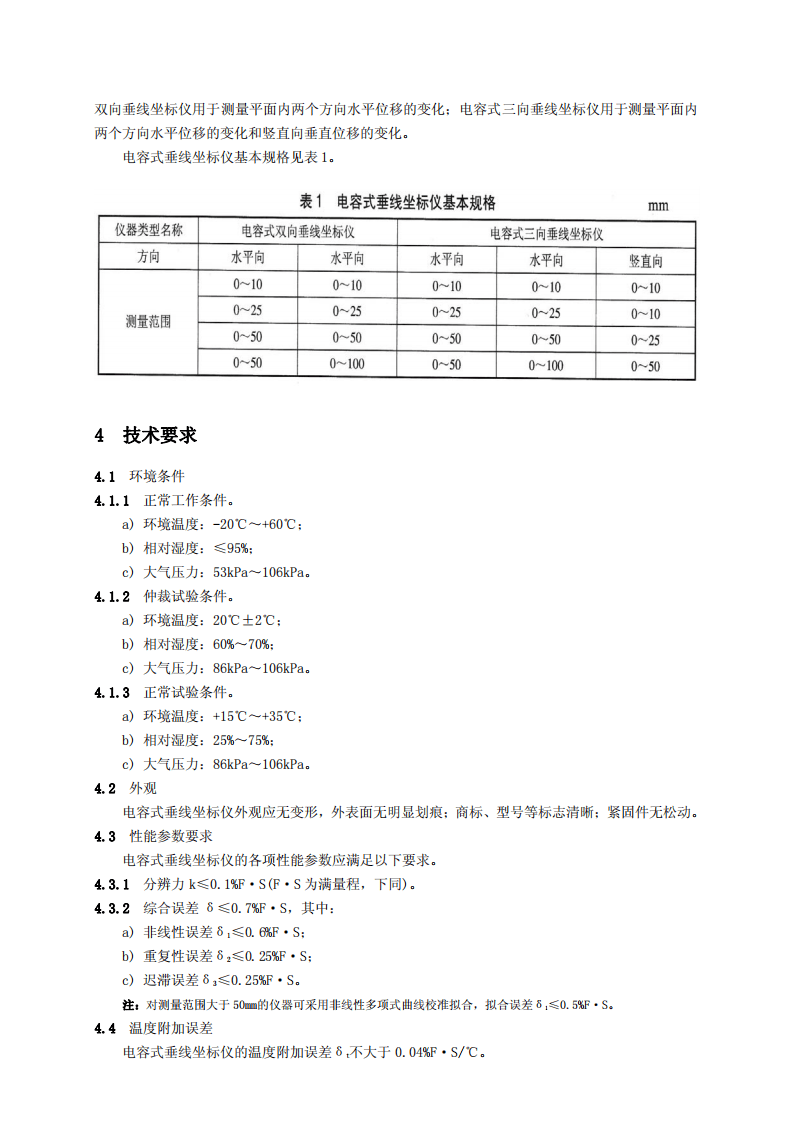

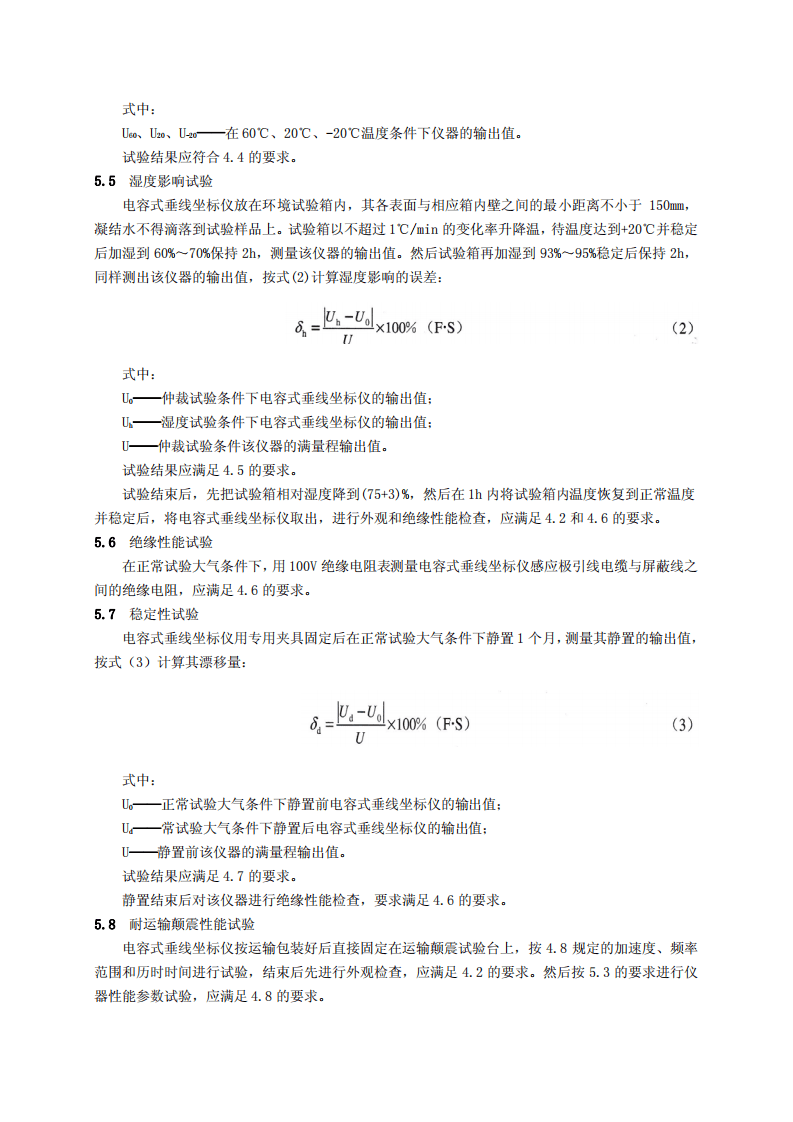

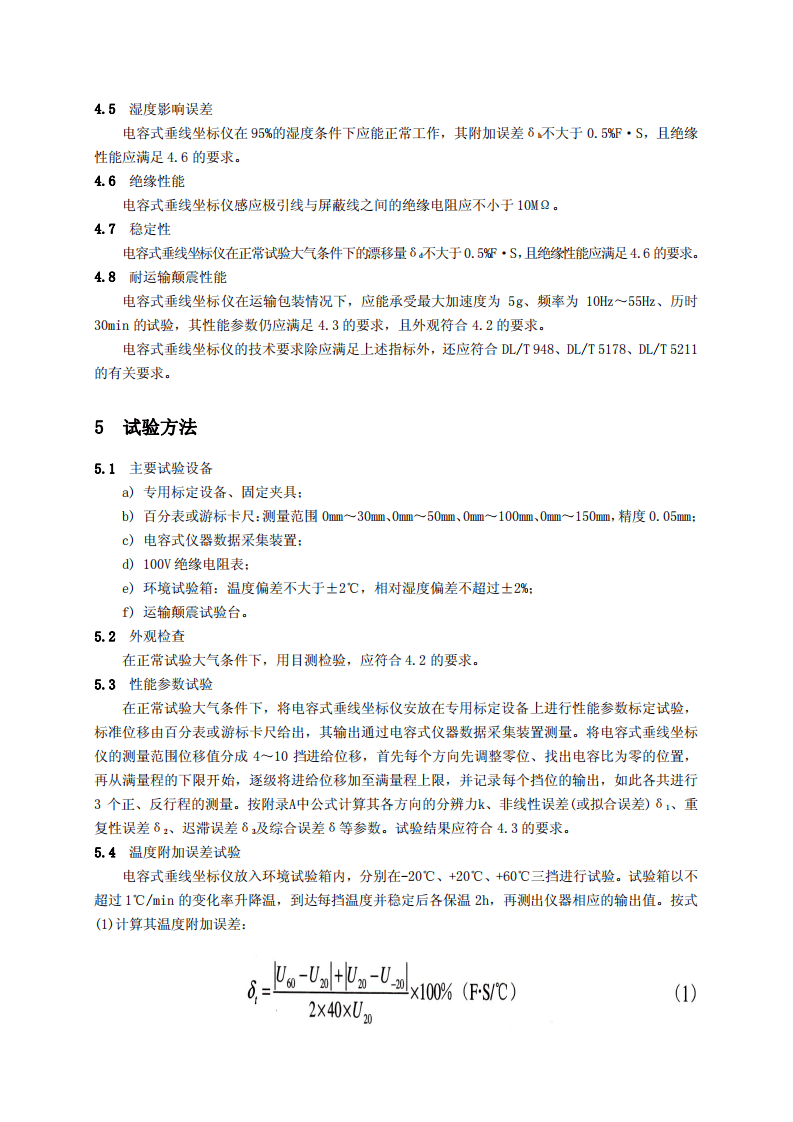

电容式垂线坐标仪 Capacitance coordinometer DL/T 1019—2006 前 言 本标准是根据《国家发展改革委办公厅关于印发 2005 年度行业标准项目计划通知》(发改办工 业[2005]739 号)的要求制订的。 本标准附录 A 为规范性附录。 本标准由中国电力企业联合会提出。 本标准由电力行业大坝安全监测标准化技术委员会归口并负责解释。 本标准起草单位：国网南京自动化研究院。 本标准主要起草人：卢有清、吕刚、刘广林、刘观标、邹念椿、王梅枝、刘果、孙玉才。 1 范 围 本标准规定了电容式垂线坐标仪的分类与规格、技术要求、试验方法、检验规则和标志、包装、 运输、贮存的要求。 本标准适用于大坝及岩土工程安全监测中用于测量位移的电容式垂线坐标仪。 2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所 有的修改单 (不包括勘误的内容)或修订版均不适用于本标准。然而，鼓励根据本标准达成协议的各 方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。 GB 191 包装储运图示标志 GB 6388 运输包装收发货标志 DL/T 948 混凝土坝监测仪器系列型谱 DL/T 5178 混凝土坝安全监测技术规范 DL/T 5211 大坝安全监测自动化技术规范 3 产品原理、分类与规格 3.1 产品原理 电容式垂线坐标仪根据变间隙型电容感应原理设计。当测点相对于垂线的位移发生变化时，利 用比率测量 技术，通过测量固定在垂线上的中间极与固定在测点处仪器内的某个方向的两平行极板 间相对位置变化所引起的两电容的比值变化，将测点相对于垂线各方向的位移变化转换为电容比变 化量输出。 电容式垂线坐标仪原理及结构示意图见图 1。电容式垂线坐标仪的位移计算公式见附录 A。 电容式垂线坐标仪信号输出参数：电容比值。 电容式垂线坐标仪电容比输出范围：-0.8000～0.8000。 3.2 产品分类与规格 根据监测对象的不同，电容式垂线坐标仪分为双向垂线坐标仪和三向垂线坐标仪两种。电容式 www.bzfxw.com 双向垂线坐标仪用于测量平面内两个方向水平位移的变化；电容式三向垂线坐标仪用于测量平面内 两个方向水平位移的变化和竖直向垂直位移的变化。 电容式垂线坐标仪基本规格见表 1。 4 技术要求 4.1 环境条件 4.1.1 正常工作条件。 a)
