XZM2001250-U型压滤机操作规程.docx

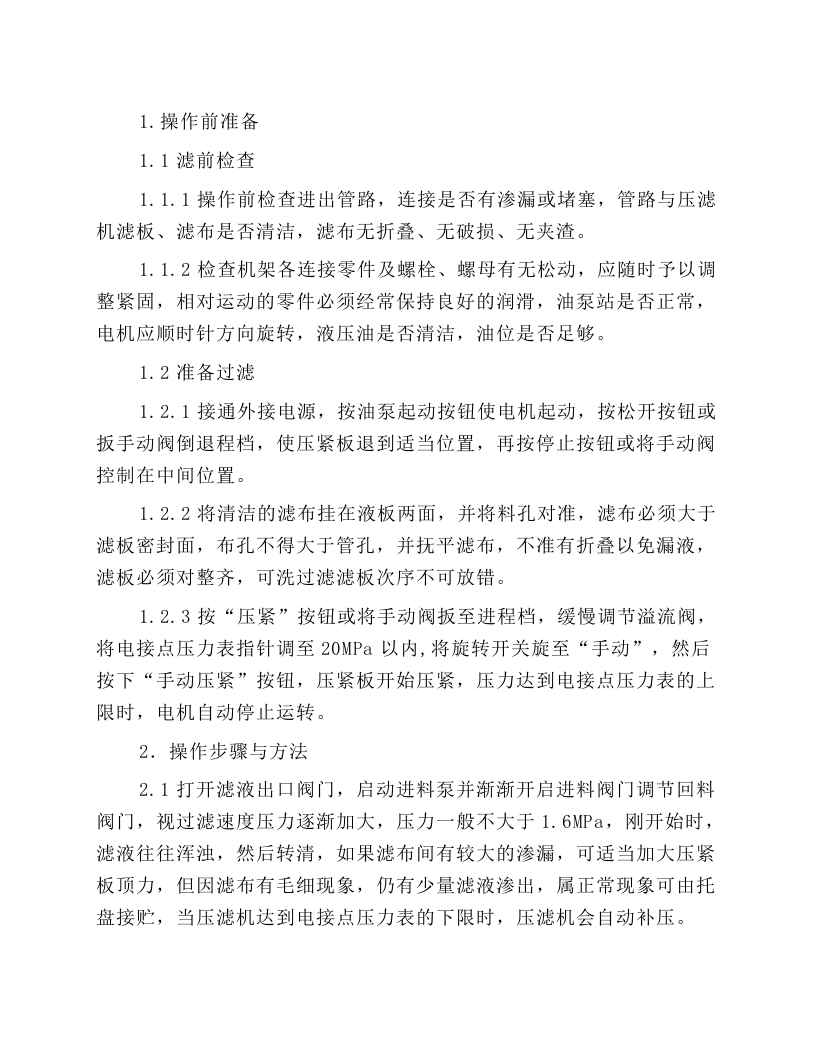

1.操作前准备 1.1滤前检查 1.1.1操作前检查进出管路，连接是否有渗漏或堵塞，管路与压滤机滤板、滤布是否清洁，滤布无折叠、无破损、无夹渣。 1.1.2检查机架各连接零件及螺栓、螺母有无松动，应随时予以调整紧固，相对运动的零件必须经常保持良好的润滑，油泵站是否正常，电机应顺时针方向旋转，液压油是否清洁，油位是否足够。 1.2准备过滤 1.2.1接通外接电源，按油泵起动按钮使电机起动，按松开按钮或扳手动阀倒退程档，使压紧板退到适当位置，再按停止按钮或将手动阀控制在中间位置。 1.2.2将清洁的滤布挂在液板两面，并将料孔对准，滤布必须大于滤板密封面，布孔不得大于管孔，并抚平滤布，不准有折叠以免漏液，滤板必须对整齐，可洗过滤滤板次序不可放错。 1.2.3按“压紧”按钮或将手动阀扳至进程档，缓慢调节溢流阀，将电接点压力表指针调至20MPa以内,将旋转开关旋至“手动”，然后按下“手动压紧”按钮，压紧板开始压紧，压力达到电接点压力表的上限时，电机自动停止运转。 2．操作步骤与方法 2.1打开滤液出口阀门，启动进料泵并渐渐开启进料阀门调节回料阀门，视过滤速度压力逐渐加大，压力一般不大于1.6MPa，刚开始时，滤液往往浑浊，然后转清，如果滤布间有较大的渗漏，可适当加大压紧板顶力，但因滤布有毛细现象，仍有少量滤液渗出，属正常现象可由托盘接贮，当压滤机达到电接点压力表的下限时，压滤机会自动补压。 2.2监视滤出液，发现浑浊时，明流即关闭该阀，可继续过滤；暗流应停机更换破损滤布。当料液滤完或滤室中滤渣已满不能再继续过滤，既为一次过滤结束。 2.3过滤结束 2.3.1输料泵停止工作，关闭进料阀门。 2.3.2如需洗涤或吹干料渣，可打开洗涤阀门进水或空气（明流时洗涤板上的出液阀应事先关闭，暗流时应事先关闭洗涤板的出液阀），洗液和压缩空气一般不得超过1MPa（出厂标牌上标定的压力）。 2.3.3当过滤完成时，按下“手动松开”按钮，电磁球阀得电，进行卸压，延时15秒钟后，压紧板自动后退，与行程开关接触后，电机自动停止。 2.3.4按下“手动取板”按钮，拉板小车自动取板，取完板后，再按下“手动拉板”拉板小车自动拉板，把两块滤板之间的滤饼卸掉，经过小车反复取、拉板，把滤饼卸完，小车回到原位触动限位开关，电机停止工作，这样就完成一个工作循环。 当使用自动控制时，将旋转开关旋至“自动”位置，然后再按下“程序自动”按钮，整个系统将自动完成压紧、补压、卸压、松开、取板、拉板过程。 3.操作注意事项 3.1压滤机在压紧后，
