空调翅片冲床安全操作规程.docx

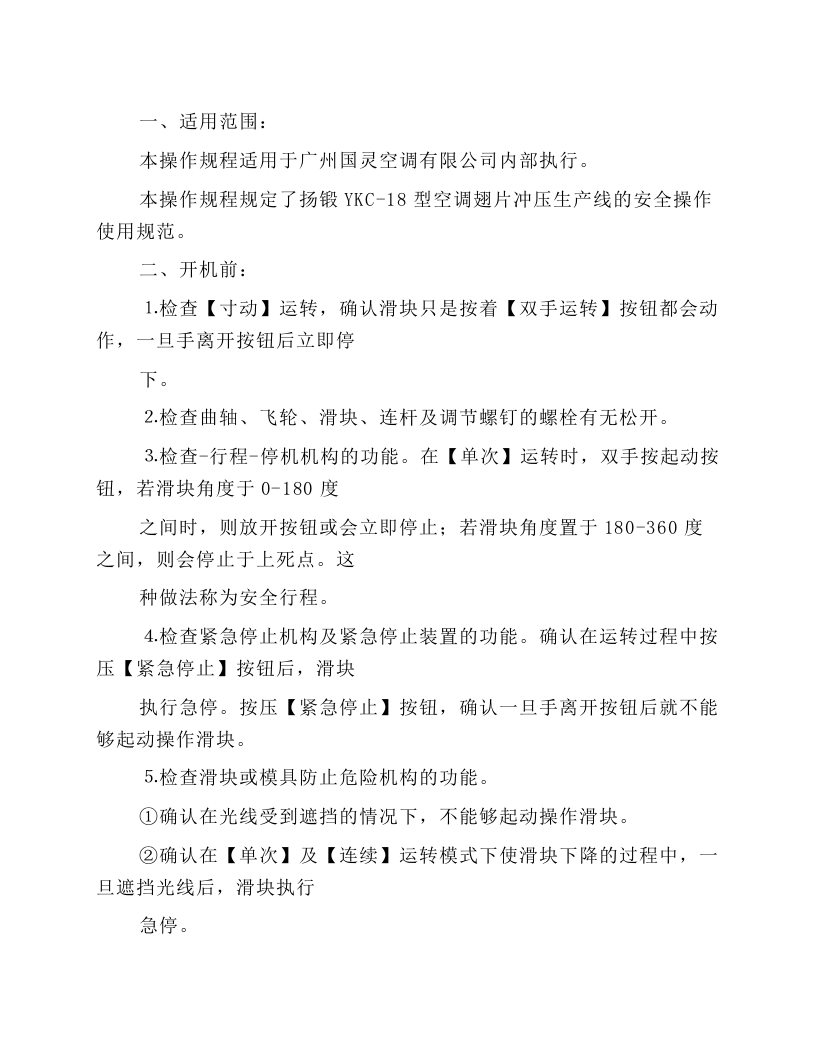

一、适用范围： 本操作规程适用于广州国灵空调有限公司内部执行。 本操作规程规定了扬锻 YKC-18 型空调翅片冲压生产线的安全操作使用规范。 二、开机前： ⒈ 检查【寸动】运转，确认滑块只是按着【双手运转】按钮都会动作，一旦手离开按钮后立即停 下。 ⒉ 检查曲轴、飞轮、滑块、连杆及调节螺钉的螺栓有无松开。 ⒊ 检查 - 行程 - 停机机构的功能。在【单次】运转时，双手按起动按钮，若滑块角度于 0-180 度 之间时，则放开按钮或会立即停止；若滑块角度置于 180-360 度之间，则会停止于上死点。这 种做法称为安全行程。 ⒋ 检查紧急停止机构及紧急停止装置的功能。确认在运转过程中按压【紧急停止】按钮后，滑块 执行急停。按压【紧急停止】按钮，确认一旦手离开按钮后就不能够起动操作滑块。 ⒌ 检查滑块或模具防止危险机构的功能。 ① 确认在光线受到遮挡的情况下，不能够起动操作滑块。 ② 确认在【单次】及【连续】运转模式下使滑块下降的过程中，一旦遮挡光线后，滑块执行 急停。 ③ 确认双手没有同时按压 2 个双手操作按钮时，滑块不会起动。 ⒍ 检查冲床内模具及工作台的情况，确认模具及工作台上没有放置任何工具或部品等物体。 ⒎ 检查确保挥发油罐、过油箱、润滑油箱和黄油罐的油位在正常水平线内，确保无漏油、缺油等 情况。 ⒏ 检查确保轴承油脂，离合器润滑，模具等润滑正常（需进行手动润的地方每 4 小时进行手动 润滑）。 ⒐ 检查确保气压表的指示值在规定数值 (0.5-0.6Mpa) 。 ⒑ 当停机时间太长，机内铝箔上挥发油不足时，模具在运行前应升高上模 部份，用手工在铝箔上喷上挥发油。 三、试机操作： 1 ．打开电源开关，打开压缩空气开关。 2 ．并依次打开主机马达，吸风马达。 3 ．调节 “ 速度旋钮 ” 至额定范围内，待主电机运转稳定后，方可开机运行。 4 ．观察控制板是否有故障，有故障应立即排除。 5 ．材料的送入过程： ① 把材料送入送料装置，以点动的方式运转冲床一行程；按下进料开关使自动送料装置随着 运行一次；依次循环将材料送到模具内部。 ② 当材料送到翻边工序时，升高上模用手动导正钉检查送料步距是否正确，如有误差则需调 整自动送料装置送料步距，重新进料。 ③ 当材料送到拉料工序时，在拉料垫板上放置小管子。 ③ 当材料送到可以穿入横切入口位置时，点动方式运转冲床到可动送料指稍微超过送料位置 （ 90°-270° ）后取除管子。 ④ 材料上的孔准确对齐固定送料指后把送料盖板从上安装固定，关闭冲孔导正钉气压，确认 导正钉退出
