CNG调压站操作维护规程.docx

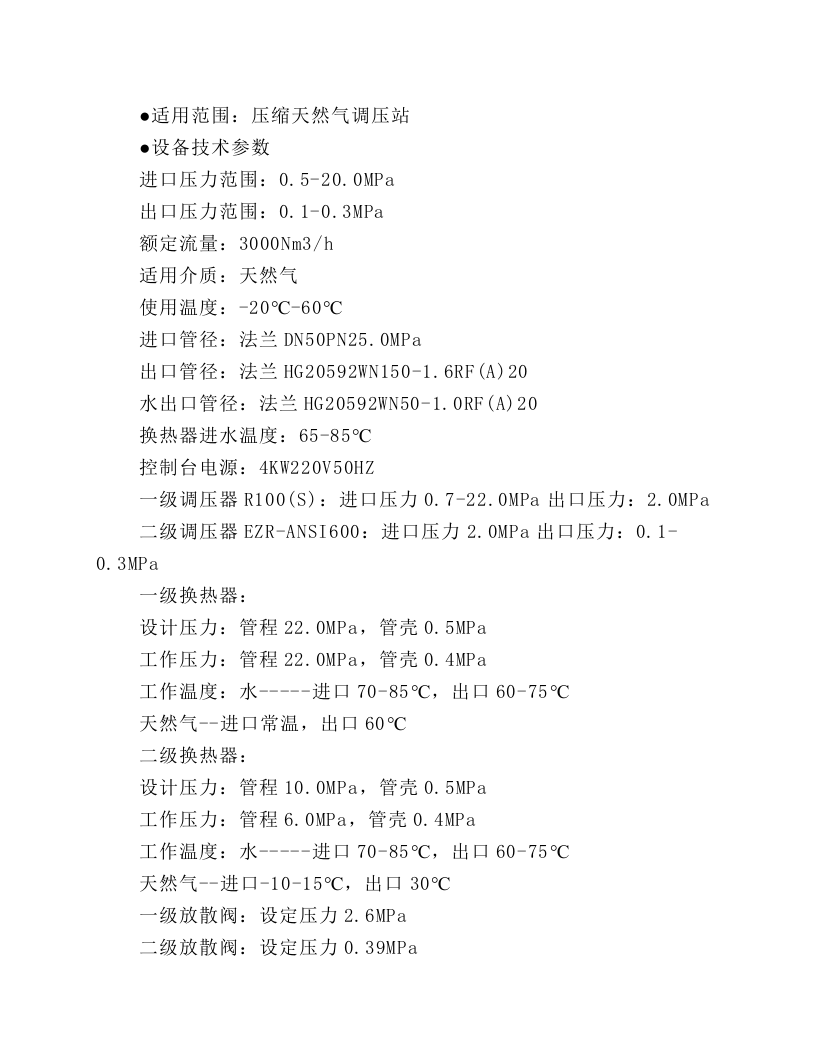

● 适用范围：压缩天然气调压站 ● 设备技术参数 进口压力范围：0.5-20.0MPa 出口压力范围：0.1-0.3MPa 额定流量：3000Nm3/h 适用介质：天然气 使用温度：-20 ℃ -60 ℃ 进口管径：法兰DN50PN25.0MPa 出口管径：法兰HG20592WN150-1.6RF(A)20 水出口管径：法兰HG20592WN50-1.0RF(A)20 换热器进水温度：65-85 ℃ 控制台电源：4KW220V50HZ 一级调压器R100(S)：进口压力0.7-22.0MPa出口压力：2.0MPa 二级调压器EZR-ANSI600：进口压力2.0MPa出口压力：0.1-0.3MPa 一级换热器： 设计压力：管程22.0MPa，管壳0.5MPa 工作压力：管程22.0MPa，管壳0.4MPa 工作温度：水-----进口70-85 ℃ ，出口60-75 ℃ 天然气--进口常温，出口60 ℃ 二级换热器： 设计压力：管程10.0MPa，管壳0.5MPa 工作压力：管程6.0MPa，管壳0.4MPa 工作温度：水-----进口70-85 ℃ ，出口60-75 ℃ 天然气--进口-10-15 ℃ ，出口30 ℃ 一级放散阀：设定压力2.6MPa 二级放散阀：设定压力0.39MPa 1操作规程 1、设备启动前应仔细检查各级阀门及仪表,以确保各个阀门处于关闭状态、各仪表工作正常、进口快装接头与撬装罐车连接可靠，进口气动球阀动力气源（高压空气或氮气气瓶）连接好，气源压力为0.56-0.84MPa。 2、给控制台送电，检查仪表设定参数是否符合设计要求。此时，控制台已对调压站进行监控，现场按动复位按钮，进口气动球阀应处于开启状态。 3、缓慢打开进口球阀，并使之处于微开状态，检查调压器出口压力是否符合设计要求，否则，重新设定，缓慢打开阀门向管网供气（注意：此时供气量要非常小），当管网置换完毕，点燃锅炉，当水温达到设计要求后，完全打开进口球阀，开始向管网正常供气。 4、当调压站的供气量达到设计流量80%时，撬装储罐内压力降到1.0MPa时，缓慢打开手动切换球阀，使气流直接到二级调压器入口，以满足流量要求，撬装储罐内压力降到0.5MPa时，关闭进口球阀及手动切换球阀，更换撬装储罐（注意：在打开撬装储罐出口球阀，向CNG调压站供气前，一定检查，确保手动切换球阀处于关闭状态）。 2CNG调压站控制系统操作规程 1、首先确认控制台上空气开关、主令开关均处于关的位置，控制台无杂物。 2、合上上位电力台的供电开关。 3、合上控制台内空气开关ZK1,控制台电源指示灯L00亮，表明控制台已带电。将ZK2闭合，给防爆灯供电。 4、控制系统的启动 K1左路电源停/启 K2右路电源停/启 K3仪表电源停/启 K4左路调试开关调试/自动 K5右路调试开关调试/自动 PB1左路启动 PB2左路紧急切断 PB3
