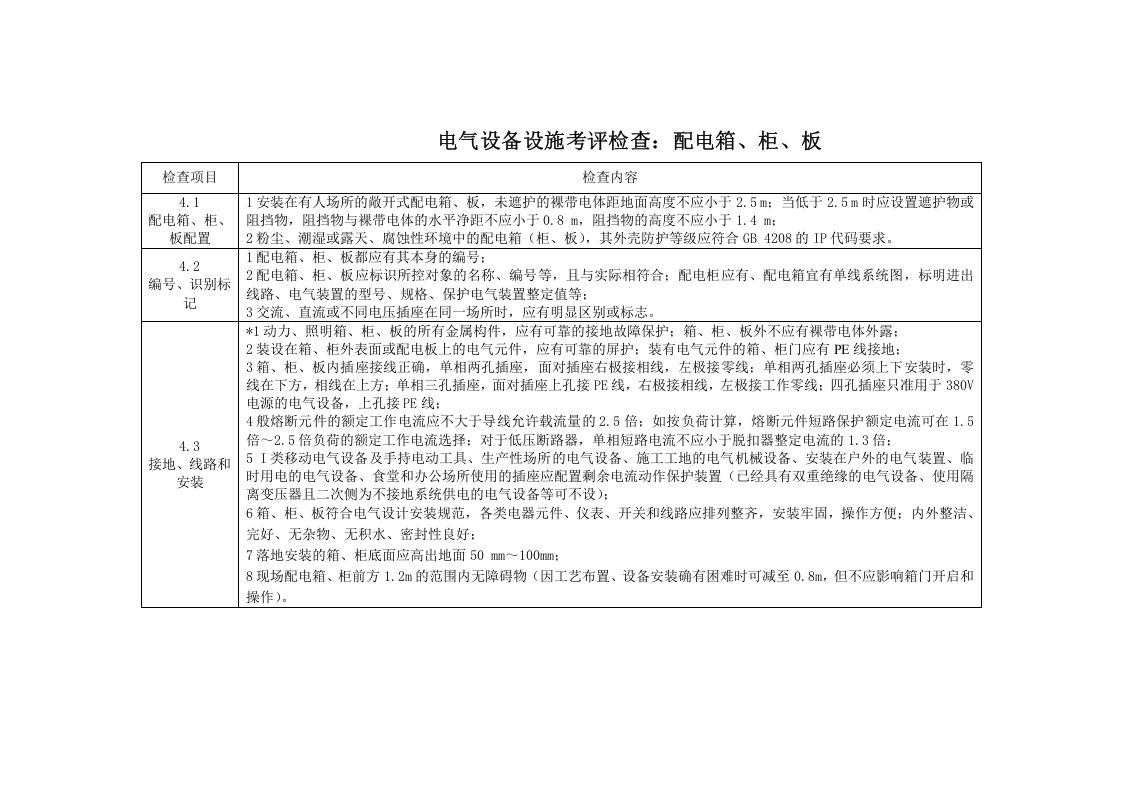

电气设备设施考评检查 ： 配电箱、柜、板 检查项目 检查内容 4.1 配电箱、柜、板配置 1 安装在有人场所的敞开式配电箱、板，未遮护的裸带电体距地面高度不应小于 2.5 m ；当低于 2.5 m 时应设置遮护物或阻挡物，阻挡物与裸带电体的水平净距不应小于 0.8 m ，阻挡物的高度不应小于 1.4 m ； 2粉尘、潮湿或露天、腐蚀性环境中的配电箱（柜、板），其外壳防护等级应符合GB 4208的IP代码要求。 4.2 编号、识别标记 1 配电箱、柜、板都应有其本身的编号； 2配电箱、柜、板应标识所控对象的名称、编号等，且与实际相符合；配电柜应有、配电箱宜有单线系统图，标明进出线路、电气装置的型号、规格、保护电气装置整定值等； 3交流、直流或不同电压插座在同一场所时，应有明显区别或标志。 4.3 接地、线路和安装 *1 动力、照明箱、柜、板的所有金属构件，应有可靠的接地故障保护； 箱、柜、板外不应有裸带电体外露； 2装 设在箱、柜外表面或配电板上的电气元件，应有可靠的屏护；装有电气元件的箱、柜门应有 PE 线接地； 3 箱、柜、板内插座接线正确，单相两孔插座，面对插座右极接相线，左极接零线；单相两孔插座必须上下安装时，零线在下方，相线在上方；单相三孔插座，面对插座上孔接PE线，右极接相线，左极接工作零线；四孔插座只准用于380V电源的电气设备，上孔接PE线； 4 般熔断元件的额定工作电流应不大于导线允许载流量的2.5倍；如按负荷计算，熔断元件短路保护额定电流可在1.5倍～2.5倍负荷的额定工作电流选择；对于低压断路器，单相短路电流不应小于脱扣器整定电流的1.3倍； 5 I类移动电气设备及手持电动工具、生产性场所的电气设备、施工工地的电气机械设备、安装在户外的电气装置、临时用电的电气设备、食堂和办公场所使用的插座应配置剩余电流动作保护装置（已经具有双重绝缘的电气设备、使用隔离变压器且二次侧为不接地系统供电的电气设备等可不设）； 6箱、柜、板符合电气设计安装规范，各类电器元件、仪表、开关和线路应排列整齐，安装牢固，操作方便； 内外整洁、完好、无杂物、无积水、密封性良好； 7落地安装的箱、柜底面应高出地面 50 mm ～ 100mm ； 8现场配电箱、柜前方 1.2m 的范围内无障碍物（因工艺布置、设备安装确有困难时可减至 0.8m ，但不应影响箱门开启和操作）。
